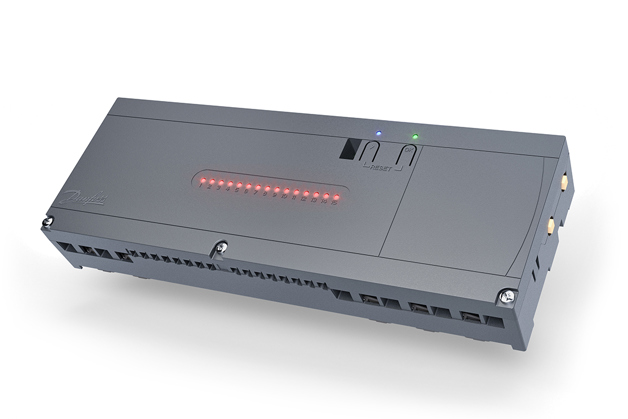

Um einen Icon2™ Hauptregler auf die Werkseinstellungen zurückzusetzen, gehen Sie wie folgt vor:

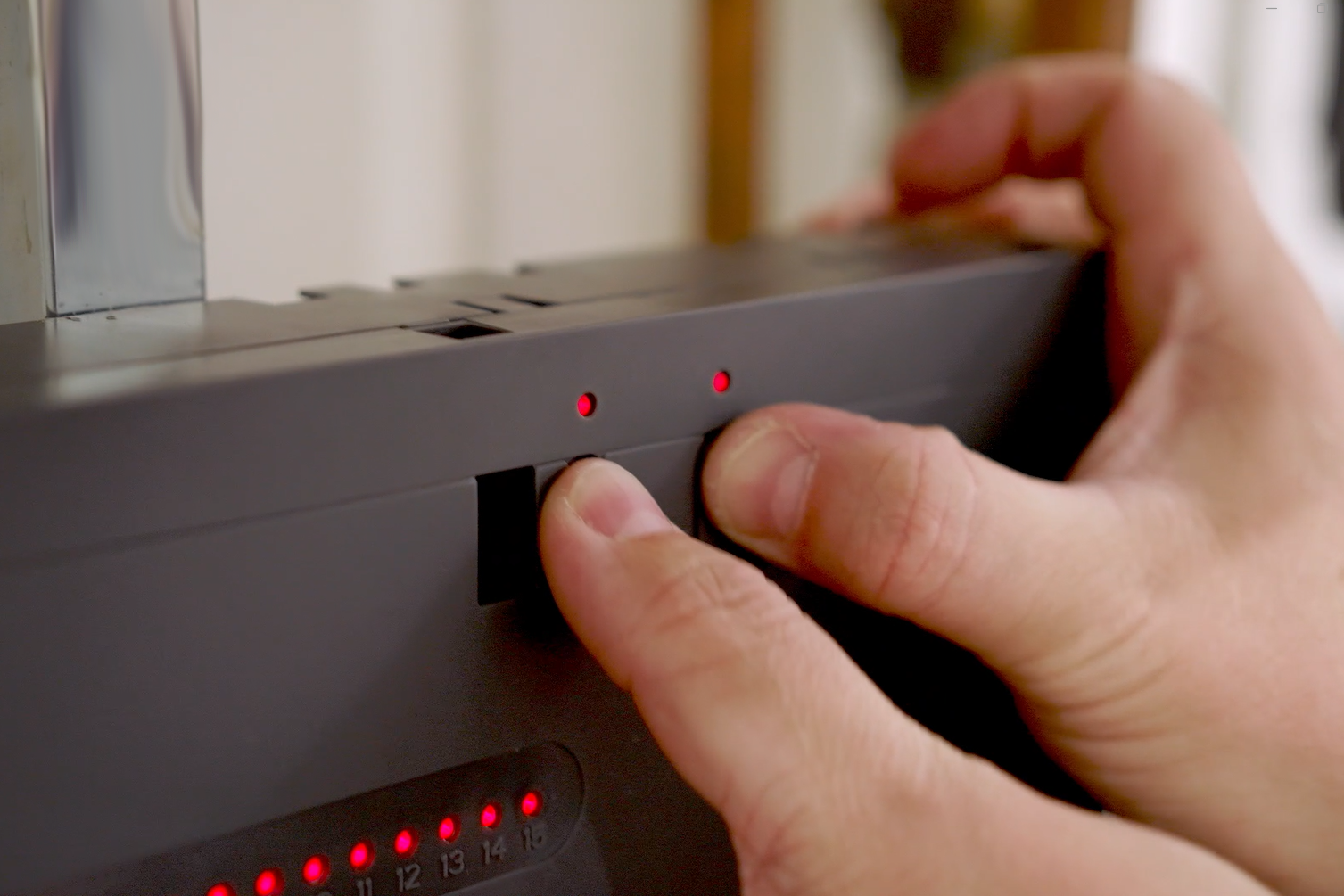

1. Halten Sie die Tasten „>“ und „OK“ länger als 5 Sekunden gedrückt.
2. Die LEDs über den Tasten leuchten nacheinander auf.
3. Wenn beide LEDs BLAU blinken, lassen Sie beide Tasten los und die Hauptsteuerung wird zurückgesetzt. Alle LEDs leuchten ROT.
   - Es ist möglich, den Reset abzubrechen, indem Sie die Tasten länger als 10 Sekunden gedrückt halten. Danach können die Tasten ohne Zurücksetzen der Hauptsteuerung sicher losgelassen werden.
4. Nach dem Zurücksetzen wird der Hauptregler neu initialisiert und die Ausgangs-LEDs bewegen sich in einem Laufmuster vor und zurück.

Um einen Icon2™ RT oder Fühler auf die Werkseinstellungen zurückzusetzen, gehen Sie wie folgt

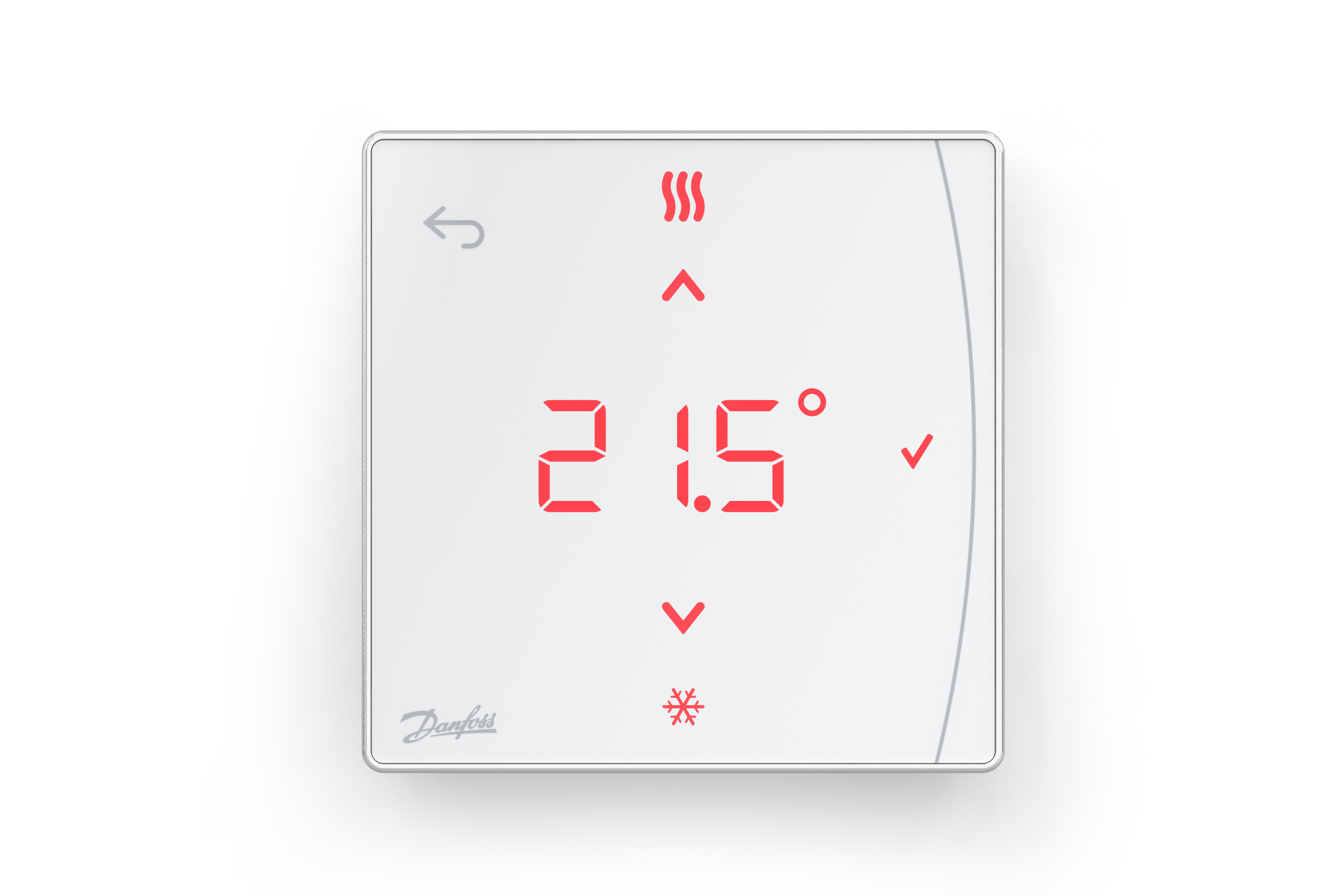

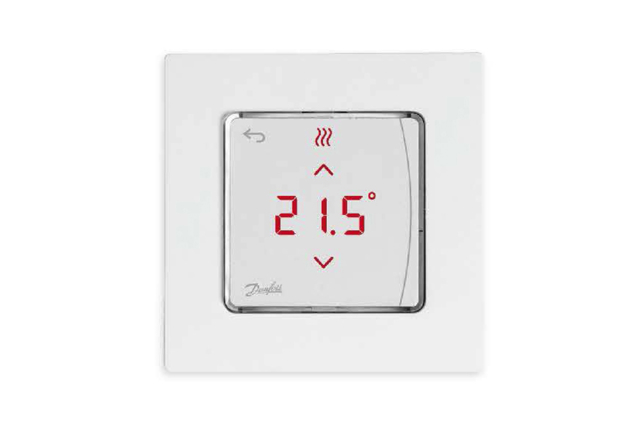

vor: Zurücksetzen von Icon2 RT und Featured RT:

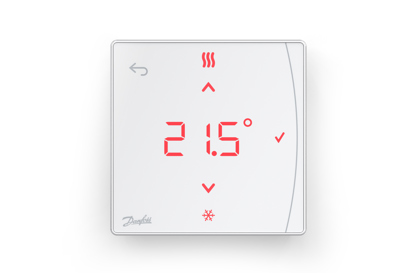

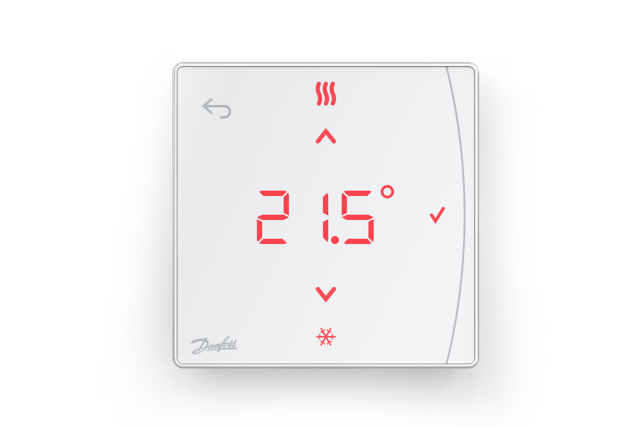

1. Halten Sie die Tasten „Pfeil nach oben und unten“ 5 Sekunden lang gedrückt.
2. In der Anzeige erscheint “DEL ALL”
3. Bestätigen Sie das Zurücksetzen mit dem „Häkchen“.
4. Nach dem Zurücksetzen zeigt das Display „- - -“ an und ist bereit für die Neuinstallation.
Zurücksetzen Icon2 Sensor:
1. Halten Sie die in der Abbildung gezeigten Bereiche 5 Sekunden lang gedrückt.
2. Alle Symbole blinken.
3. Bestätigen Sie das Zurücksetzen mit dem „Häkchen“.
4. Nach dem Zurücksetzen blinkt das „Häkchen“ und der Sensor ist bereit für die Wiederinstallation.

Eine Doppelheizung wird verwendet, wenn verschiedene Wärmequellen im selben Raum von einem einzelnen Raumthermostat genutzt werden. In der Regel handelt es sich dabei um ein Fußbodenheizungssystem in Kombination mit einer Heizkörperheizung.
Dies erfordert mindestens Dem Thermostat sind 2 Ausgänge zugewiesen und der Thermostat ist mit einem Bodenfühler ausgestattet. Die Heizkörpertypen werden in der Icon2™ App ausgewählt, wo folgende Einstellungen vorgenommen werden: Der Fußbodenheizungskreis wird auf Langsam oder
Mittel eingestellt. Heizkörper werden auf Schnell eingestellt. Bei Verwendung des Doppelheizungsmodus basiert die Regelung auf dem folgenden Prinzip. Der Bodenfühler wird verwendet, um eine Mindesttemperatur von Bodentemperatur, wie in ME.5 am Thermostat oder in der Icon2™ App eingestellt. Die Raumtemperatur wird durch den Raumfühler im Thermostat aufrechterhalten, der die Heizkörperausgänge aktiviert.

Sollte einer der Thermostate fehlen oder bremsen, zeigt das System einen Alarm auf dem Hauptregler an. Wenn das System mit einer Ally App verbunden ist, wird auch hier ein Alarm angezeigt.
Wenn der Thermostat verloren oder defekt ist, ist es nicht möglich, ihn durch Zurücksetzen des Thermostats zu deinstallieren. In diesem Fall müssen Sie ihn über die Icon2™ Inbetriebnahme-App aus dem System entfernen. Dies erfolgt durch Verbindung mit dem Icon2™ Hauptregler gemäß den folgenden Schritten: 1. Öffnen Sie die Icon2™ Inbetriebnahme-App und wählen Sie „Verbinden mit bestehendem System“ 2. Klicken Sie oben auf dem Bildschirm auf die Kachel mit den Systeminformationen. Dadurch gelangen Sie zum Konfigurationsbildschirm des Hauptreglers.
3. Klicken Sie in der unteren rechten Ecke des Konfigurationsbildschirms auf Weiter.
4. Wählen Sie den Ausgang aus, der mit dem Raum verbunden ist, dem der fehlende oder defekte Thermostat zugewiesen wurde.
5. Drücken Sie auf die 3 Punkte neben dem Raumthermostat in der oberen rechten Ecke des Bildschirms und drücken Sie auf „Thermostat entfernen“.
6. Bestätigen Sie, dass Sie den Thermostat entfernen möchten, wenn Sie dazu aufgefordert werden.
Sobald der Thermostat aus dem System entfernt wurde, stehen die Ausgänge für die Zuweisung eines neuen Thermostats zur Verfügung.

In warmen und feuchten Bereichen besteht die Gefahr von Kondensation, wenn gekühltes Wasser durch die Rohre der Fußbodenheizungs-/Kühlungsinstallation zirkuliert.
Um Schäden an der Konstruktion zu vermeiden, wird immer empfohlen, einen Taupunktfühler auf der Versorgungsseite der Installation zu installieren, um Kondensation und Feuchtigkeit in den Böden zu vermeiden. Der Taupunktsensor misst die relative Luftfeuchtigkeit an der Rohroberfläche. Wenn diese über 90 % steigt, löst der Sensor ein Signal an den Icon2™ Hauptregler aus, der die Umwälzpumpe abschaltet und die Stellantriebe zum Schutz der Anlage schließt. Sobald die relative Luftfeuchtigkeit unter 90 % sinkt, werden die Umwälzpumpe und die Stellantriebe wieder aktiviert.

Das Icon2™-System verfügt über mehrere Konfigurationsoptionen für die Stellantriebsausgänge, je nachdem, welche Anwendung läuft. Es ist möglich, verschiedene Konfigurationen für mehrere Ausgänge zu haben, die an denselben Raumthermostat angeschlossen sind.
Die Standardanwendung ist Heizen und diese Anwendung ist die einzige Konfigurationsoption für den Ausgang:
Typ der Wärmequellen:
- Langsam, Dies ist ein herkömmliches Fußbodenheizungssystem, bei dem die Rohre in Beton oder Estrich eingegossen werden. Dies ist ein langsam wirkendes System aufgrund der Trägheit des Betons oder der Estrichmasse, wodurch das System langsam wirkt.
- Mittel, dies ist ein „leichtes“ Fußbodenheizungssystem, bei dem Rohre direkt unter der Bodenoberfläche in Paneelen installiert werden. Aufgrund der geringen Trägheit der Lösung ist dies eine schnellere Lösung als eine herkömmliche Fußbodenheizung.
- Schnell, diese Einstellung wird verwendet, wenn der Ausgang einen Heizkörper regelt, da es in einem Heizkörper nahezu keine Trägheit gibt, wird die Wärme sehr schnell in den Raum übertragen. Wenn das System eine Heiz- und Kühlanwendung ausführt, stehen zusätzliche Konfigurationsoptionen für Ausgänge zur Verfügung:
Heizen/Kühlen:
- Heizen und Kühlen, diese Einstellung aktiviert den Ausgang sowohl beim Heizen als auch beim Kühlen.
- Nur Heizen, diese Einstellung aktiviert den Ausgang nur, wenn sich das System im Heizmodus befindet. Diese Einstellung wird häufig in Badezimmern verwendet, in denen normalerweise kein kalter Fußboden bevorzugt wird, oder wenn der Ausgang auf Schnell eingestellt und an einen Heizkörper angeschlossen ist, um Kondensation zu vermeiden.
- Nur Kühlung, diese Einstellung aktiviert den Ausgang nur, wenn sich das System im Kühlmodus befindet. Diese Einstellung wird häufig verwendet, wenn z. B. eine Kühlbalkendecke an die Ausgänge angeschlossen ist.

Ein Icon2™ Übergabebericht kann per E-Mail, SMS oder über andere auf Ihrem Smartphone installierte Kommunikations-Apps geteilt werden. Darüber hinaus wird das Übergabeprotokoll auf dem Hauptregler gespeichert und kann im Danfoss-Profilspeicher gespeichert werden. Bitte beachten Sie, dass für die Speicherung des Danfoss-Profils ein Danfoss-Konto erforderlich ist, das kostenlos eingerichtet und verwendet werden kann.

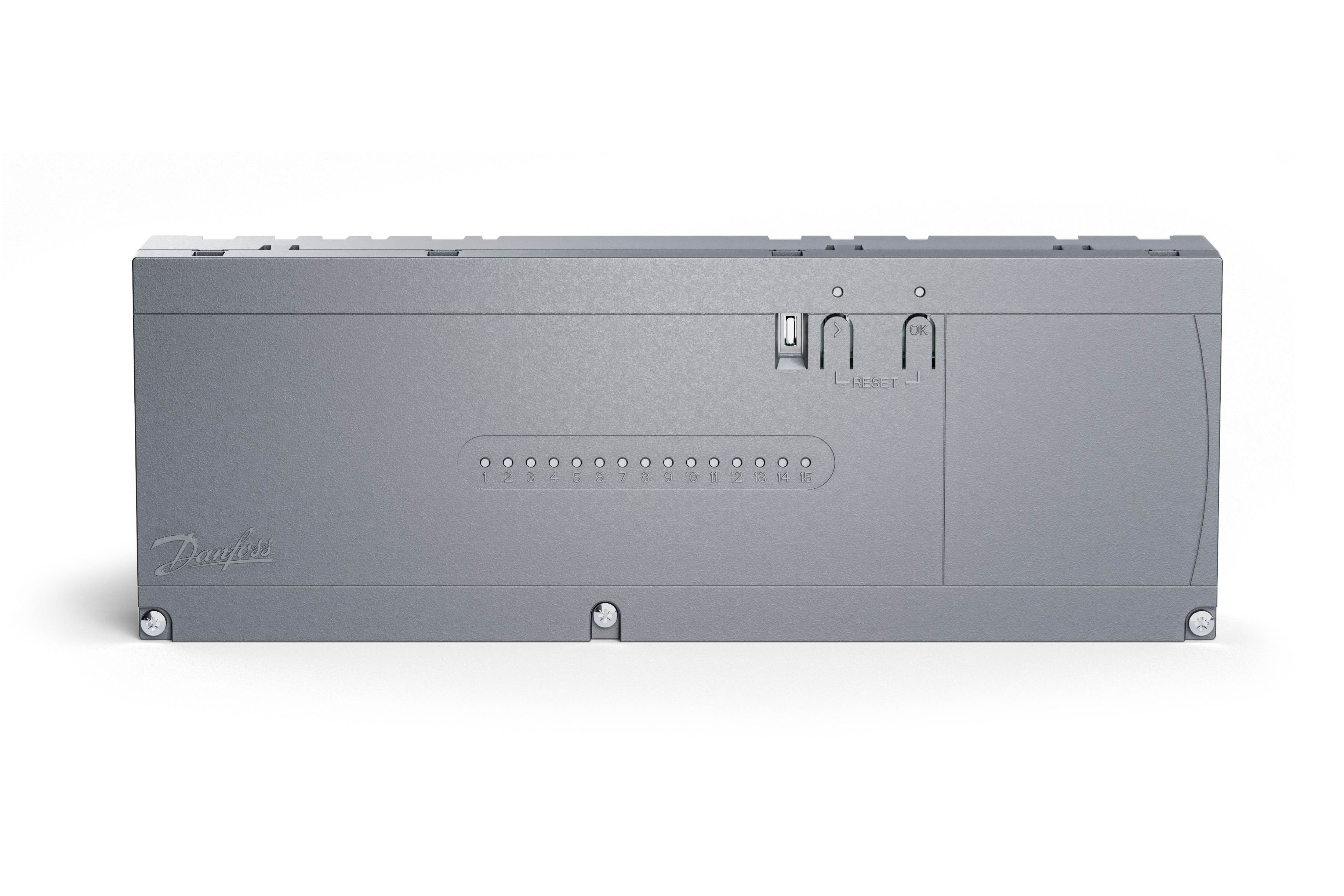

Ja, der Icon2™ Hauptregler kann entweder mit Schrauben oder auf einer DIN-Schiene montiert werden. Bitte beachten Sie, dass der Hauptregler nicht mit einer DIN-Schiene im Lieferumfang geliefert wird, sondern 2 Schrauben und Wanddübel für die Montage enthält.

Die Zugentlastung für Relais und Netzstrom funktioniert, indem das Kabel durch die Öffnung unter dem gewünschten Relais geschoben wird. Montieren des Kabels und Festziehen der Schraube an der Zugentlastung, um das Kabel gegen unbeabsichtigtes Herausfallen zu sichern. Bitte denken Sie aus Sicherheitsgründen immer daran, die Zugentlastung zu verwenden.

Es ist möglich, verschiedene Arten von Stellantrieben mit dem Icon2™ Hauptregler zu verwenden, die von einem Funktionspunkt aus NC (normal geschlossen) oder NO (normal offen) sprechen. Bitte beachten Sie: Aufgrund der Zugentlastung am Icon2™ Hauptregler ist es nicht möglich, Stellantriebstypen mit unterschiedlichen Kabelquerschnitten zu mischen.

Es wird empfohlen, den Magneten mit einer Schraube an einer Wand zu befestigen, wenn die Oberfläche entweder sehr glatt ist wie eine Keramikfliese oder wenn die Oberfläche eine sehr raue Struktur hat. Der RT und der Fühler werden mit einer geeigneten Schraube und einem Wandstecker geliefert.

Es ist möglich, bis zu 15 Thermostate an den Icon2™ Hauptregler anzuschließen. Der Icon2™ Hauptregler verfügt über 3 Anschlüsse für verdrahtete Thermostate. Thermostate können in Reihen- oder Sternschaltung installiert werden.

Der Unterschied zwischen den Basic- und Advanced-Versionen des Icon2™ Hauptreglers liegt in der Anzahl und Komplexität der verfügbaren Anwendungen.
Die Basic-Version bietet Anwendungen 00 + die Advanced-Version bietet Anwendungen 00 bis 20. Bitte beachten Sie, dass die Anwendung 00 die Standard-Fußbodenheizungsanwendung ist.

Eine externe Antenne kann über die SMA-Anschlüsse auf der rechten Seite des Geräts am Icon2™ Hauptregler montiert werden. Bitte beachten Sie, dass es zwei separate Anschlüsse gibt, an denen eine Antenne montiert werden kann.

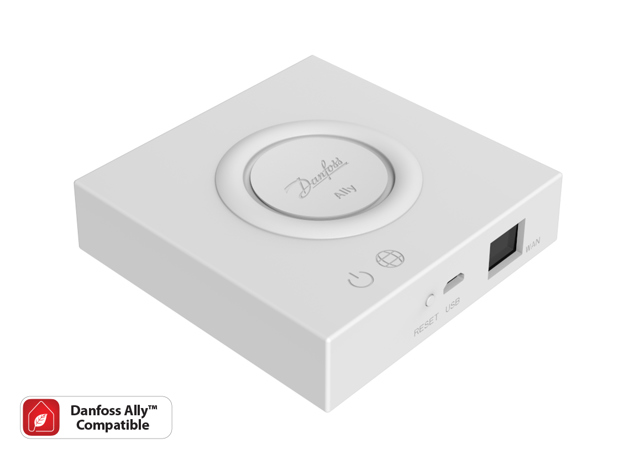

Die obere Antenne wird für das interne Netzwerk zwischen Icon2™ RT und Sensor verwendet. Die untere Antenne wird für das externe Netzwerk für das Ally™ Gateway oder das Zigbee Gateway von Drittanbietern verwendet. Diese Netzwerke kommunizieren nicht. Daher kann es in einigen Fällen erforderlich sein, eine externe Antenne an beiden Netzwerken zu montieren. In einigen Situationen kann eine externe Antenne erforderlich sein, wenn der Hauptregler hinter einer Metallschicht platziert wird, z. B. Schaltschrank oder in einer Wohnungsstation sollte die Antenne so platziert werden, dass das Funksignal die Antenne ohne Hindernisse erreichen kann.

Durch Hinzufügen eines externen Signals an Eingang 2 des Icon2™ Hauptreglers ist es möglich, von einer externen Quelle, z. B. einer Wärmepumpe oder einem externen Schalter, zwischen Heizen und Kühlen umzuschalten. Wenn ein Signal für Kühlen ausgelöst wird, schaltet das System sofort auf Kühlen um. Beachten Sie jedoch, dass die gemessene Raumtemperatur mehr als 2 °C über dem Sollwert liegen muss, bevor die Ausgänge aktiviert werden.

Es wird immer empfohlen, vor der Wandmontage des Thermostats einen Netzwerktest durchzuführen, um die Stabilität der drahtlosen Kommunikation sicherzustellen. Dies kann durch Ausführen eines Netzwerktests über die Icon2™ App oder an einzelnen Raumthermostaten von ME.3 auf den RTs erfolgen (Taste „   ↩ “ gedrückt halten, bis ME.1 angezeigt wird, dann zu ME.3 navigieren).

Wenn ein Netzwerktest läuft, von der App aus, sehen Sie ein grünes, gelbes oder rotes Symbol, das anzeigt, ob das Signal stark ist oder nicht.

Wenn der Netzwerktest (Verbindungstest) vom RT aus durchgeführt wird, wird ein Wert in Prozent zurückgegeben. In diesem Fall sollten alle Werte über 12 % als RT mit ausreichend starkem Anschluss an den Hauptregler betrachtet werden.

Hinweis: Icon2™-Fühler verfügen nicht über diese Option. Der Netzwerktest sollte dann mit der Icon2™-App durchgeführt werden.

Wenn es nicht möglich ist, mit einem ausreichend starken Signal eine Verbindung zu einem Untergerät (RT oder Sekundär-MC) herzustellen, sollten Sie den Einsatz eines Repeaters in Betracht ziehen, um das drahtlose Signal zu verlängern oder neu zu verlegen.

Beim Hinzufügen eines Repeaters zu einer bestehenden Installation empfiehlt es sich, die Geräte, die vom Repeater profitieren sollen, neu zu starten, sobald der Repeater vom Hauptregler übernommen wurde.

Ja, einem Thermostat können bis zu 15 Ausgänge zugewiesen werden. Dies kann entweder über die Icon2™ App erfolgen, indem Sie alle Ausgänge auswählen, die Sie einem bestimmten Thermostat zuweisen möchten, bevor Sie auf die Schaltfläche „Mit Thermostat verbinden“ klicken. Es ist auch möglich, einem einzelnen Thermostat mehrere Ausgänge im mechanischen Installationsmodus zuzuweisen. Halten Sie dazu „>“ 3 Sekunden lang gedrückt, bis die LED über „>“ grün zu blinken beginnt. Ausgänge werden durch Klicken auf '>' ausgewählt, bis die LED am Ausgang, den Sie zuweisen möchten, zu blinken beginnt.
Mit der Taste 'OK' wird der Ausgang ausgewählt. Nach der Auswahl wird die Ausgangs-LED gedimmt. Wiederholen Sie diesen Vorgang für alle Ausgänge, die Sie demselben Thermostat zuweisen möchten. Nachdem alle Ausgänge ausgewählt wurden, drücken Sie auf die linke obere Ecke des RT oder Sensors, dem Sie die Ausgänge zuweisen möchten. Der RT oder Fühler zeigt „Tickmark“ an, wenn der Thermostat zugewiesen wurde.

Wenn sich das Icon2™-System im Kühlmodus befindet, beginnt der Thermostat mit der Kühlung, wenn der Raumsollwert um 2 °C überschritten wird. Der Thermostat ist für die Kühlung aktiv, solange die Raumtemperatur 2 °C über dem Sollwert liegt. Bitte beachten Sie, dass die Kühlung deaktiviert wird, wenn sich das System im Absenkmodus befindet. Wenn am Thermostat ein Bodenfühler montiert ist, werden die Bodensollwerte deaktiviert, solange sich das System im Kühlmodus befindet.

Der Leerlaufmodus wird verwendet, wenn sich das System zwischen Heizen und Kühlen befindet.
Der Leerlaufmodus stellt sicher, dass sowohl die Ventile auf der Heiz- als auch auf der Kühlseite des Systems während der Umschaltung geschlossen sind, um zu vermeiden, dass das Wasser von der warmen Seite auf die kalte Seite und kalt auf die warme Seite gemischt wird.

Einige Funktionen wie der automatische Abgleich und die Vorlauftemperaturregelung sind auf den PWM+-Heizungsregelalgorithmus angewiesen, weshalb einige Anwendungen die Möglichkeit der Ein-/Aus-Regelung deaktivieren.

Der Bodenfühler kann auf verschiedene Arten konfiguriert werden:
Komfort: In diesem Modus arbeitet der Bodenfühler innerhalb eines bestimmten Bereichs von min. und max. Oberflächentemperatur. Nur
Boden: Dieser Modus deaktiviert den Raumtemperaturfühler und regelt die Temperatur nur auf der Grundlage der Messungen des Bodenfühlers.
Dual: In diesem Modus werden die min. Bodentemperatursollwert, um eine Komforttemperatur auf der Bodenoberfläche aufrechtzuerhalten.

Die Vorlauftemperaturregelung arbeitet durch kontinuierliche Überwachung des Wärmebedarfs im System und Vergleich mit der Reaktionszeit der Räume. Wenn die Reaktionszeit für den Raum mit dem höchsten Wärmebedarf zu langsam ist, berechnet das System die Vorlauftemperatur und passt sie entsprechend an.
Dies ist ein kontinuierlicher Betrieb, der in Echtzeit läuft, um die optimale Vorlauftemperatur in allen Situationen sicherzustellen, unabhängig davon, ob die Temperatur nach oben oder unten angepasst werden muss.

Jeder Ausgang kann 1 Stellantrieb mit einem Leitungsquerschnitt von bis zu 1,5 mm2 aufnehmen.

Wenn Sie gemäß dem EU-Datenschutzgesetz (Verordnung (EU) 2023/2854) Zugang zu Nutzungsdaten anfordern möchten, können Sie sich über unsere offizielle Kontaktseitean Danfoss wenden.

Gemäß dem EU-Datenschutzgesetz haben Sie möglicherweise das Recht:

• Zugriff auf Daten zu verlangen, die durch die Nutzung unserer Produkte oder Dienstleistungen generiert werden.
• Erhalten Sie solche Daten in einem strukturierten, gängigen und maschinenlesbaren Format.
• Geben Sie Ihre Daten gegebenenfalls an Dritte Ihrer Wahl weiter.

Danfoss wird solche Anfragen in Übereinstimmung mit den geltenden gesetzlichen Anforderungen bearbeiten und die Datensicherheit und Vertraulichkeit gewährleisten.

Danfoss hat einen Produktrückruf von Icon2™ Hauptreglern veranlasst, die zwischen KW 24 und KW 36 im Jahr 2025 hergestellt wurden.
Die Produkte wurden mit einem Softwarefehler produziert, der verhindert, dass die Firmware erfolgreich auf eine höhere Version als 1.60 aktualisiert wird.

Ein Großteil der Produkte wurde bereits nachgearbeitet, wobei die Ursache des Problems behoben wurde.
Wird ein noch nicht überarbeiteter Hauptregler aktualisiert, endet dieser in einem endlosen Neustartzyklus. Es kann über die Icon2™ App oder bei Verbindung mit dem Ally™ Gateway aktualisiert werden.

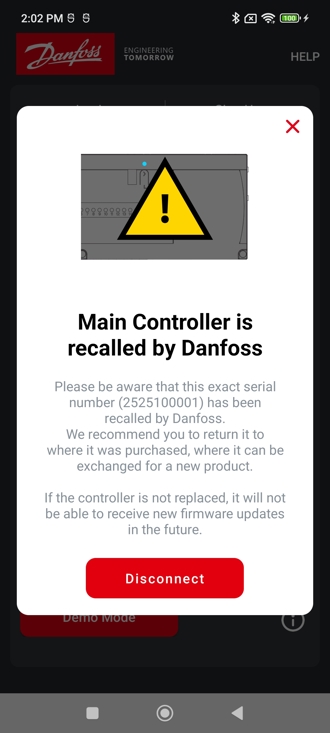

Die Icon2™ App kann durch direkte Verbindung mit dem Produkt verwendet werden, um festzustellen, ob der Hauptregler zurückgerufen wird. Wird er abgerufen, erscheint folgende Anzeige:

Icon2™ kommuniziert drahtlos über 2,4-GHz-Funksignale mit Raumthermostaten, Repeatern, sekundären Hauptreglern und Gateway.
Das Funkfrequenzspektrum könnte auch von anderen Geräten im Haus verwendet werden, wie WLAN-Access-Points und Smart-Home-Geräten. Auch Netzwerke aus benachbarten Häusern könnten die Signale theoretisch negativ beeinflussen.

Aus diesem Grund verfügt der Icon2™ Hauptregler über eine integrierte Ausstattung, die während der ersten Minuten nach dem Einschalten, nach dem ersten Einschalten oder nach dem Zurücksetzen auf die Werkseinstellungen eine Funksignalprüfung durchführt.

Während dieser 10 Minuten führt der Primär-MC einen Scan der 2,4-GHz-Bandbreite über 6 mögliche Kanäle hinweg durch und versucht zu ermitteln, welcher Kanal am wenigsten überlastet ist.

Wichtig: Wenn der Haupt-MC während dieser 10 Minuten aufgefordert wird, nach Untergeräten wie Raumthermostaten, Repeatern oder sekundären Hauptreglern zu suchen, führt er zum Stopp des 2,4-GHz-Scans und zum Auswählen der im Moment bekanntesten Kanalisierung.

Wenn Sie in Ihrem Zuhause Störungen haben, empfehlen wir Ihnen daher, sicherzustellen, dass alle anderen Funkgeräte aktiv sind, und dann den Hauptregler auf die Werkseinstellungen zurückzusetzen, damit er die optimale Kanalisierung findet.
