Parhaat huoneilman säätötulokset saavutetaan käyttämällä mahdollisimman hyviä toimilaitteita. Mitä nopeammin ja tarkemmin toimilaite vastaa ohjaussignaaliin, sitä parempi on tulos.

Danfoss tarjoaa laajan valikoiman toimilaitteita, jotka sopivat paineesta riippumattomaan linjasäätö- ja säätöventtiiliin tyyppiä AB-QM.

NovoCon^® S

Innovatiivinen digitaalinen hammasratastoimilaite, jossa on väylätiedonsiirto. Se on suunniteltu yhdistettäväksi suoraan rakennusten hallintajärjestelmiin (VAK) käyttämällä BACnet- tai Modbus-tiedonsiirtoa. Se tarjoaa monenlaisia ominaisuuksia ja etuja, joista voit lukea tästä.

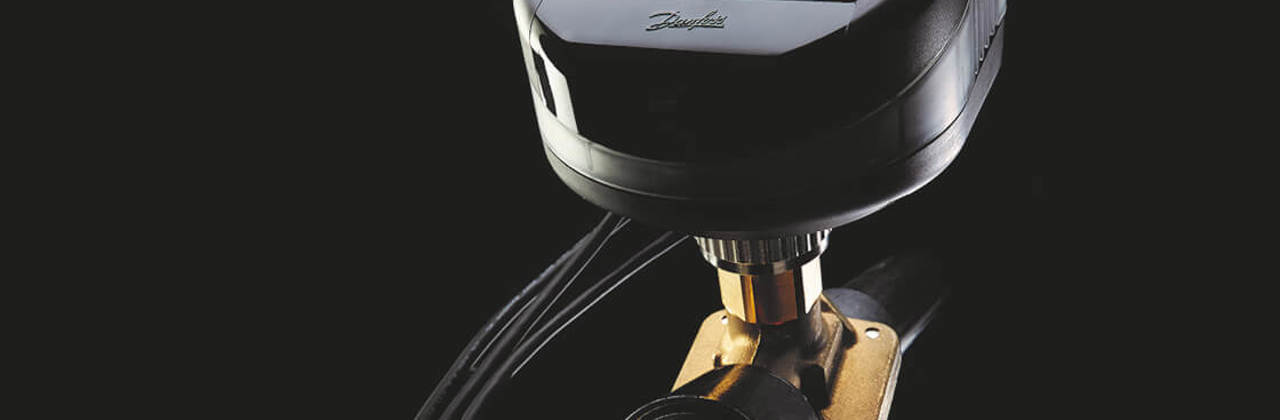

Digitaalinen Danfoss NovoCon® toimilaite

Digitaalinen Danfoss NovoCon toimilaite yhdistää lämmitys- ja jäähdytysjärjestelmät hotellin rakennusten hallintajärjestelmään (VAK) ja mahdollistaa älykkäät IoT-ratkaisut.

Lisätietoja

AME ja AMV

Hammasratastoimilaitteita on käytettävä, jos halutaan saada paras ohjausteho analogisilla ohjaussignaaleilla. Nämä toimilaitteet ohjaavat venttiilin avautumisasentoa erittäin tarkasti.

AME ratastoimilaitteita ohjataan 0–10 V:n tai 4–20 mA:n signaalilla, kun taas AMV toimilaitteita ohjataan 3-pistesignaalilla (auki/neutraali/kiinni).

Hammasratastoimilaitteet AB-QM venttiileille on varustettu automaattisella venttiilin iskunpituuden tunnistuksella, jotta saavutetaan mahdollisimman hyvä ohjausteho.

TWA, ABN ja ABNM

Termomoottorit ovat kustannustehokas ratkaisu AB-QM venttiilien ohjaamiseen. Näiden toimilaitteiden toiminta perustuu vahaelementin lämpölaajenemiseen. TWA-Z ja ABN A5 toimilaitteita ohjaa lämpötilasäätimen on/off-signaali, jolloin vaha joko lämmitetään tai ei lämmitetä.
ABNM A5 toimilaitteita ohjataan lämpötilasäätimen 0–10 voltin moduloivalla signaalilla. 0–10 voltin signaali mahdollistaa tarkemman ohjauksen.

Ominaisuudet ja hyödyt

Laaja tuotevalikoima

Projektin vaatimuksia vastaava AB-QM/toimilaite-yhdistelmä on aina mahdollisuus löytää. Toimilaitteita on saatavana kaikkiin AB-QM-kokoihin (DN 10–250), kaikilla yleisesti käytetyillä signaaleilla (on-off, 0–10 V, 4–20 mA, väylätiedonsiirto) ja toimintaperiaatteilla (lämpö, analoginen ratas, digitaalinen ratas).

Danfoss PIBCV dokumentti

Pyysimme Danfossin asiakkaita kertomaan kokemuksiaan paineesta riippumattomista säätö- ja linjasäätöventtiileistä (PIBCV). Kuuntele edut ja syyt siihen, miksi he ovat siirtyneet tavanomaisista linjasäätöratkaisuista PIBCV-ratkaisuun.

Tuotevalikoima

Digitaalinen NovoCon® S toimilaite

NovoCon® S tuotteella Danfoss mullisti tavan, jolla linjasäätö ja LVI-ohjaus toimivat yhteen. Ensimmäinen digitaalinen LVI-toimilaite, joka on yhdistetty suoraan rakennusten automaatiojärjestelmään (VAK). Tämän ansiosta järjestelmästä on mahdollista suunnitella nykyaikaisia Internet of Things (IoT) -ratkaisuja.

Tarjouspyyntötekstit

Digitaalinen NovoCon® S -toimilaite

Moduloiva, tarkka hammasratastoimilaite kenttäväylällä (BACnet MS/TP ja Modbus RTU), jota käytetään ohjaamaan itsenäisiä linjasäätö- ja säätöventtiilejä tyyppiä AB-QM DN10-32.

Ohjaussignaali, digitaalinen: BACnet MS/TP, Modbus RTU

Ohjaussignaali, analoginen: 0–10 V / 2–10 V, 0–20 mA / 4–20 mA

Suora kytkentä 6-porttiseen palloventtiilin toimilaitteeseen, jossa on asennon palautesignaali (*1)

Suora kytkentä 2 x PT1000-pinta-anturiin / upotettuun anturiin ja päästötehon indikointiin (*2)

Suora kytkentä I/O: 2 x vastus, AO ja AI (*3)

Toimilaitetta voi käyttää etänä kenttäväylän kautta:

- Mitoitusvirtaaman esiasetus

- Venttiilin ja päätelaitteen huuhtelu

- Laitteiston hälytysten raportoinnin aikana tapahtui virhe

- Hälytys, jos CO6 6-porttisen palloventtiilin toimilaite on tukossa, ohitettu manuaalisesti tai irrotettu (*1)

- Syöttö- ja paluulämpötilojen lukemat, päästötehon indikointi (*2)

- Energialaskuri (kWh, MJ, kBTU) (*2)

- Hälytys korkea/alhainen deltaT ja lämpötila-anturit irrotettu (*2)

- Alfaominaisuuksien asetus

- Nopeuden valinta 3/6/12/24 s/mm

- Avautumis-/sulkeutumisajan valinta 18–700 s

- Automaattinen MAC-osoite (vain BACnet)

- Automaattinen siirtonopeuden tunnistus

- Virtauksen indikointi mitatun iskun l/h perusteella.

Eu.bac keskinäinen vaihdettavuus hyväksytty PIBCV-venttiilin kanssa

Syöttöjännite: 24 V DC/AC 50/60 Hz

Karan asennon tarkkuus: ± 0,05 mm

Kaapelit: Halogeeniton plug-in, saatavana pituudet 1,5 m, 5 m ja 10 m

Lämpötila-anturit: plug-in 2 x PT1000 pinta tai upotettu, pituus 1,5 m

Samaan verkkoon voidaan liittää 64 toimilaitetta

Tukee BACnet-palvelun Change of Value (COV) (Arvon muutos) -ominaisuutta

Tukee etäohjattuja laiteohjelmistopäivityksiä

IP-luokka: 54

Isku: 7 mm

BACnet Testing Laboratories (BTL) -laboratorioiden luetteloima BACnet MS/TP -kenttäväylälaite (*4)

Manuaalinen ohitustoiminto

Konfiguraatiotyökalu saatavana helpottamaan konfiguraatiota, käyttöönottoa ja laiteohjelmiston päivityksiä

Käyttöönottotyökalu saatavana osoitteen määritykseen, parametrien asetukseen ja järjestelmän jatkuvaan käyttöönottoon

Pulssitulo virtausanturille todellisen virtauksen esittämiseksi väylän kautta.

Varoitukset kenttäväylän kautta seuraaville: Ei virtausta ja virtaus ei vastaa odotuksia

Koko alue DN15–250.

Koko alue DN15–250.

(*1) CO6-käyttö

(*2) Energiakäyttö

(*3) Etä-I/O-käyttö

(*4) Sertifiointi Q2 2019

Digitaalinen NovoCon® M -toimilaite

Moduloiva, tarkka hammasratastoimilaite väyläyhteydellä, jota käytetään ohjaamaan paineesta riippumattomia säätöventtiilejä tyyppiä AB-QM NovoCon® DN 40-100.

Ohjaussignaali, digitaalinen: BACnet MS/TP, Modbus RTU

Ohjaussignaali, analoginen: 0–10 V / 2–10 V, 0–20 mA / 4–20 mA

Toimilaitteen toimintoja voidaan käyttää etänä kenttäväylän kautta:

- mitoitusvirtaaman esiasetus

- venttiilin ja päätelaitteen huuhtelu

- virhe sulkemis-/avaamis-/kalibrointihälytyksen aikana

- LIN/LOG/α-asetusominaisuuksien asettaminen

- valittava nopeus

- avautumis-/sulkeutumisajan valinta

- automaattinen MAC-osoite (BACnet)

- automaattinen pariteetin tunnistus (Modbus)

- automaattinen siirtonopeuden tunnistus

- virtauksen ja energian ilmaisin

Syöttöjännite 24 V AC/DC

Samaan verkkoon voidaan liittää 64 toimilaitetta

IP-luokka: 54

Isku: 20 mm

Manuaalinen ohitustoiminto

Asennus napsauttamalla

Tilan LED-merkkivalo

BACnet Testing Laboratories (BTL) -laboratorioiden luetteloima BACnet MS/TP -kenttäväylälaite

Pulssitulo virtausanturille todellisen virtauksen esittämiseksi väylän kautta.

Varoitukset kenttäväylän kautta seuraaville: Ei virtausta ja virtaus ei vastaa odotuksia

Koko alue DN15–250.

Digitaalinen NovoCon® L -toimilaite

Moduloiva, tarkka hammasratastoimilaite väyläyhteydellä, jota käytetään ohjaamaan paineesta riippumattomia säätöventtiilejä tyyppiä AB-QM DN125-150.

Ohjaussignaali digitaalinen: BACnet MS/TP, Modbus RTU.

Ohjaussignaali, analoginen: 0–10 V / 2–10 V, 0–20 mA / 4–20 mA

Toimilaitteen toimintoja voidaan käyttää etänä kenttäväylän kautta:

- mitoitusvirtaaman esiasetus

- venttiilin ja päätelaitteen huuhtelu

- virhe sulkemis-/avaamis-/kalibrointihälytyksen aikana

- LIN/LOG/α-asetusominaisuuksien asettaminen

- valittava nopeus

- avautumis-/sulkeutumisajan valinta

- automaattinen MAC-osoite (BACnet)

- automaattinen pariteetin tunnistus (Modbus)

- automaattinen siirtonopeuden tunnistus

- virtauksen ja energian ilmaisin

- turvaominaisuus mallissa NovoCon® L SU/SD. Jousi ylös tai alas AB-QM DN125-150 -venttiileille.

Syöttöjännite 24 V AC/DC

Samaan verkkoon voidaan yhdistää 64 toimilaitetta

IP-luokka: 54

Iskun pituus: 50 mm

Manuaalinen ohitustoiminto

Tilan LED-merkkivalo

Pulssitulo virtausanturille todellisen virtauksen esittämiseksi väylän kautta.

Varoitukset kenttäväylän kautta seuraaville: Ei virtausta ja virtaus ei vastaa odotuksia

Koko alue DN15–250.

Digitaalinen NovoCon® XL -toimilaite

Moduloiva, tarkka hammasratastoimilaite väyläyhteydellä, jota käytetään ohjaamaan paineesta riippumattomia säätöventtiilejä tyyppiä AB-QM DN200-250.

Ohjaussignaali digitaalinen: BACnet MS/TP, Modbus RTU.

Ohjaussignaali, analoginen: 0–10 V / 2–10 V, 0–20 mA / 4–20 mA

Syöttöjännite 24 V AC/DC

Samaan verkkoon voidaan yhdistää 64 toimilaitetta

IP-luokka: 54

Iskun pituus: 50 mm

Manuaalinen ohitustoiminto

Tilan LED-merkkivalo

Pulssitulo virtausanturille todellisen virtauksen esittämiseksi väylän kautta.

Varoitukset kenttäväylän kautta seuraaville: Ei virtausta ja virtaus ei vastaa odotuksia

Koko alue DN15–250.

AME 110NL/X – 2. sukupolven suhteelliset ratastoimilaitteet

Danfoss AME 110 NL/NLX on suunniteltu toimimaan tehokkaasti kaupallisissa LVI-sovelluksissa paineesta riippumattomilla AB-QM-säätöventtiileillä. Se mahdollistaa tarkan veden virtauksen säädön, parantaa järjestelmän tehokkuutta ja asukkaiden mukavuutta. AME 110 NL/NLX on suunniteltu saumattomasti integroitavaksi Danfoss AB-QM -venttiileihin, huonesäätimiin ja kehittyneisiin kiinteistönhallintajärjestelmiin (BMS). Se erottuu muista ainutlaatuisten ominaisuuksiensa avulla, jotka optimoivat suorituskykyä ja luotettavuutta.

Tuotteen tiedot

Mekaaniset tiedot:

Nimellisvoima: 150 N.
Iskupituus: 7,5 mm.
Käyttötapa: Suhteellinen.
Resoluutio: Väh. 450 askelta (10 %:n venttiiliasetuksella).
Asentotarkkuus: ± 0,1 mm.
Toimilaitteen nopeus: 12 tai 3 s/mm, mikä tarjoaa joustavuutta venttiilin ohjaukseen.

Sähkötiedot:

Käyttöjännite: 24 V AC/DC, 50/60 Hz.
Ohjaussignaali: 0(2)–10 V DC tai 0(4)–20 mA, mikä tarjoaa joustavuutta järjestelmän integrointiin.
Takaisinkytkentäsignaali NLX-versioille: 0(2)–10 V DC, mahdollistaa venttiilin asennon tarkan valvonnan.

Ominaisuudet:

Logaritmiset ja lineaariset ominaiskäyräasetukset ovat saatavilla samassa tuotteessa, mikä mahdollistaa optimoidun ohjauksen sovelluskohtaisten vaatimusten mukaan.
Kalibrointi: Automaattinen elektroninen kalibrointi käynnistyksen yhteydessä venttiilin avautumis- ja sulkeutumispisteen havaitsemiseksi.
Juuttumisenestotoiminto: Hammaspyörätoimilaitteessamme on valittavissa oleva jumiutumisenestotoiminto, joka estää venttiilin jumiutumisen ja varmistaa tasaisen ja luotettavan toiminnan.
Toimilaitteen tilan signaali: Toimilaitteessa on LED-merkkivalot, jotka ilmaisevat toimintatilan, kuten käynnissä-, valmiustila-, kalibrointi- ja virhetilan, mikä mahdollistaa nopean ja helpon vianmäärityksen.

Suora- tai käänteistoiminen toimilaite mahdollistaa helpon valinnan suora- tai käänteistoiminnan välillä erilaisten ohjausjärjestelmän vaatimusten mukaan.
Manuaalinen ohitustoiminto: Sähkökatkoksen tai huollon sattuessa toimilaitetta voidaan käyttää manuaalisesti, mikä varmistaa jatkuvan venttiilin ohjauksen.

Ympäristöolosuhteita koskevat vaatimukset:

Käyttölämpötila-alue: -10...+55 °C
Suojausluokka: IP54-luokitus suojaa pölyltä ja vedeltä kaikista suunnista, mikä takaa laitteen kestävyyden ja pitkäikäisyyden. Tämä mahdollistaa AB-QM-venttiilien asennuksen kaikkiin suuntiin.
Kosteus: 5–95 % RH, ei kondensoiva.

Yhteensopivuus:

Venttiilimallit: Suunniteltu erityisesti Danfossin paineesta riippumattomille säätöventtiileille, tyyppi AB-QM.
Halogeeniton kaapeli: Toimilaitteen mukana toimitetaan vakiona 1,5 metrin halogeeniton kaapeli. Saatavana on myös 2,5 ja 5 metrin pituisia kaapeleita.

Vaatimustenmukaisuus ja standardit:

EMC-direktiivi 2014/30/EU EN 60730-1, EN 60730-2-14
RoHS 2011/65/EU -standardi EN IEC 63000
Pienjännitedirektiivi – turvallisuuden varmistaminen tarkastetaan standardien EN 60730-1 ja EN 60730-2-14 mukaisesti

AMV 110/120 NL – ratastoimilaitteet

Moduloiva, 3-piste-ratastoimilaite, jota käytetään ohjaamaan paineesta riippumattomia linjasäätö- ja säätöventtiilejä DN 10–32.

Venttiilin iskunpituuden tunnistus (tyhjän kuorman tunnistus)
Tehonkulutus: 1 V A käyntitilassa ja 0 W valmiustilassa
Selkeä iskunpituuden ilmaisin
Halogeeniton kaapeli: 1,5 m (5 m ja 10 m)
Manuaalinen ohitustoiminto
Syöttöjännite: 24 V AC, 50/60 Hz
Nopeus: 24(12*) s/mm

*AMV 120 NL vaihtoehto

ABNM A5 – termiset toimilaitteet

Moduloiva termomoottori, jota käytetään ohjaamaan paineesta riippumattomia linjasäätö- ja säätöventtiilejä DN10–32.

Ohjaussignaali: 0–10 V
Venttiilin iskunpituuden tunnistus
Tehonkulutus: 1 W valmiustila
LOG(LIN*)-ominaisuus
Halogeeniton plug-in -kaapeli, 1 m (5 m ja 10 m)
IP-luokka: 54
Normaalisti kiinni (avoin**) jännitteettömänä
Ensin kiinni -toiminto (normaalisti kiinni -vaihtoehto)
Selkeä iskunpituuden ilmaisin
Iskun pituus: 5 (6,5 mm***)
Syöttöjännite: 24 V AC, 50/60 Hz (24 V DC****)

*LIN-vaihtoehto saatavilla

**normaalisti avoin -vaihtoehto saatavilla

***6,5 mm:n vaihtoehto saatavilla

****24 V DC -vaihtoehto saatavilla

AME 435QM – modulaatio-ohjaukseen

Moduloivia AME 435 QM -toimilaitteita käytetään ohjaamaan paineesta riippumattomia linjasäätö- ja säätöventtiilejä tyyppiä AB-QM DN 40-100.

Toimilaitteessa on oltava LED-merkkivalot
Toimilaite on voitava asentaa venttiiliin / irrottaa venttiilistä ilman työkaluja
Toimilaitteessa on oltava tehokkuutta parantava ja energiaa säästävä huojunnan estotoiminto
Toimilaitteessa on oltava ulkoinen nollaus-/pysäytyspainike
Helppo sähköliitäntä, napsautusliitäntä.

AME 55QM – push-pull-toimilaitteet isoihin AB-QM-venttiileihin

AME 55 QM -toimilaitteita käytetään ohjaamaan suuria paineesta riippumattomia linjasäätö- ja säätöventtiilejä tyyppiä AB-QM DN 125 ja DN 150.

Toimilaitteessa on oltava LED-merkkivalot
Toimilaitteen on tallennettava käyttötietoja
Toimilaitteessa on oltava mahdollisuus modulointi- tai 3-pisteohjaukseen
Toimilaitteessa on oltava nollaustoiminto

AME 685-1 – Push/pull-toimilaitteet suuremmille AB-QM-venttiileille

AME 685-1 -toimilaitetta käytetään suurten paineesta riippumattomien linjasäätöventtiilien tyypin AB-QM DN 200- ja DN 250 kanssa.

Toimilaitteessa on oltava LED-merkkivalot
Toimilaitteessa on oltava mahdollisuus modulointi- tai 3-pisteohjaukseen
Toimilaitteessa on oltava nollauspainike

TWA-Q - termomoottori

On/off-termomoottori, jota käytetään ohjaamaan paineesta riippumattomia linjasäätö- ja säätöventtiilejä DN10–32.

Syöttöjännite: 24 V AC/DC tai 230 V, 50/60 Hz
Kaapelit: PVC 1,2 m, 2,5 m ja 5 m + halogeeniton* 2 m.
IP-luokitus: IP54
Saatavana vaihtoehto normaalisti kiinni tai normaalisti auki
Ensin kiinni -toiminto (normaalisti kiinni -vaihtoehto) helpottaa asennusta
Selkeä iskunpituuden ilmaisin
Tehonkulutus: < 2 W aktivoituna

*halogeenittomat kaapelit saatavana vain normaalisti kiinni olevaan versioon
