Geperfectioneerd AB-QM ontwerp: beter bestand tegen verkalking en vervuiling in het systeem
Danfoss AB-QM was de eerste in zijn soort voor HVAC-verwarmings- en koelingstoepassingen. AB-QM 4.0 is de opvolger van het volgende niveau.
De basisprincipes zijn niet veranderd; Het is een regelafsluiter met automatische debietbegrenzing en ingebouwde drukverschilregelaar. De regelprestaties zijn zeer nauwkeurig en de afsluiter heeft een - nog steeds - unieke autoriteit van 100%.
Maar de waarde die de AB-QM 4.0-regelafsluiters bieden, is sterk verbeterd. AB-QM 4.0 is de beste in zijn soort. De AB-QM 4.0 wordt beschikbaar in DN 15 tot DN 32. Er zijn versies met en zonder meetnippels. En versies met binnen- of buitendraad. De ontwerpflow heeft een breed instelbereik van 20 l/u tot 6000 l/u en kan nauwkeurig worden gemeten met het PFM 1000-meetinstrument via Bluetooth op iOS- en Android-apparaten.
AB-QM 4.0 is ontwikkeld als de onbetwistbare beste in zijn soort. Hij heeft bijvoorbeeld een ontwerp wat beter bestand is tegen verkalking en vervuiling in het systeem, nominale druk: PN25, nauwkeurige flowmeting en bidirectioneel vullen en spoelen. Deze eigenschappen bieden vele voordelen voor ontwerpers, installateurs en eindgebruikers.
AB-QM's verhogen de energie-efficiëntie van HVAC-verwarmings- en koelsystemen. AB-QM 4.0 is ontworpen voor toepassing in onder andere fancoil-units, inductie-units en klimaatplafonds. Gecombineerd met een van onze servomotoren regelen ze nauwkeurig de ruimtetemperatuur en verbeteren ze het binnenklimaat. Als de AB-QM wordt uitgerust met onze digitale servomotor NovoCon S, maakt dit oplossingen mogelijk, zoals: HVAC 4.0-systemen voor smart buildings met Internet of Things (IoT).
Eigenschappen en voordelen
-
Specificatie & installatie
- Superieur regelgedrag over een bereik van 10-100% designflow
- NIEUW: zichtbare instelling bij gemonteerde servomotor
- NIEUW: nauwkeurige flowmeting
- NIEUW: groter flowbereik DN15-32
- NIEUW: uitvoering met binnendraad
- NIEUW: PN25
- NIEUW: bi-directioneel vullen en spoelen
-
Betrouwbaar & robuust
- Verbeterde betrouwbaarheid en robuust ontwerp
- NIEUW: beter bestand tegen verkalking en ijzeroxide in het systeem
- Succesvol getest: zal zelfs na jaren intensief gebruik nog perfect functioneren
- Verlengde garantieperiode bij projecten
-
Connectiviteit en data (gecombineerd met NovoCon S servomotor)
- Plug & play GBS integratie met BACnet of Modbus bus communicatie
- Waterzijdig inregelen op afstand, flow instelling, spoelen, foutmelding
- HVAC data collectie
- Predictive maintenance
- Optioneel Actief Energiemanagement, Remote I/O of 4-pijps ChangeOver
-
Total Cost of Ownership & Return On Investment
- Lagere installatie kosten
- Kortere overdrachtsfase
- Lagere gebruikskosten
- Optimaal gebruikerscomfort
- Hoge HVAC systeemefficiëntie
Nieuw: AB-QM 4.0
Bent u klaar voor de geperfectioneerde AB-QM?
AB-QM 4.0 CO6 Flexo oplossing voor klimaatplafonds
De Danfoss AB-QM 4.0 CO6 Flexo gestandaardiseerde prefab aansluitset is een innovatieve oplossing om het ontwerp, de installatie, en het onderhouden van klimaatplafonds, inductie-units of andere afgifte units in vier-pijps omschakelsystemen voor verwarming en koeling eenvoudiger, sneller en betrouwbaarder te maken. Met een inbouwhoogte van slechts 125 mm, zal de set aan alle voorwaarden voldoen. De speciale ‘click-fit’ verbindingen zijn waterdicht en bieden maximale flexibiliteit tijdens de installatie. Deze maken het tevens mogelijk om de AB-QM 4.0 of ChangeOver6 afsluiters snel en eenvoudig te demonteren en uit te wisselen. Elke afzonderlijke set wordt na assemblage onder druk op waterdichtheid getest.
AB-QM 4.0 CO6 Flexo is verkrijgbaar in DN15 Low Flow voor een ontwerpdruk tussen de 20-200 l/h, en in DN15 Normal Flow voor een ontwerpdruk tussen de 65-650l/h. Er is een versie met ½” inwendig schroefdraad of met 18mm verbindingen voor press-fit. Voor volledig geautomatiseerd omschakelen tussen verwarmen en koelen, inclusief het op afstand inregelen van de ontwerpdruk setpoint, hiervoor is de set uitgerust met de NovoCon® S digitale IoT servomotor en de NovoCon CO6 (Energy) change-over servomotor. Als alternatief kan de AB-QM 4.0 worden gecomineerd met de AME 110NL(X) modulerende servomotor voor 0(2)-10V of 0(4)-20mA regelingen. In dit geval moet de CO6 change-over servomotor worden aangestuurd door een regelsignaal (van het GBS).
De AB-QM 4.0 regel- en inregelafsluiter kan worden uitgerust met de optionele EPP isolatie om wartmeverliezen zoveel mogelijk te beperken tijdens verwarmingsbedrijf. Isolatie op maat van de complete set wordt aanbevolen.
Documentatie
Promotionele en technische documenten
| Type | Naam | Taal | Geldig voor | Bijgewerkt | Downloaden | Bestandstype |
|---|---|---|---|---|---|---|
| Datablad | AB-QM 4.0 / AB-QM Drukgecompenseerde regelafsluiters (PICV) | Nederlands, Vlaams | Meerdere | 10 apr., 2025 | 3.4 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Oekraïens | Oekraïne | 24 feb., 2023 | 4.1 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Slowaaks | Meerdere | 10 apr., 2025 | 3.4 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Portugees | Meerdere | 10 apr., 2025 | 3.4 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Servisch | Meerdere | 10 apr., 2025 | 3.4 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Fins | Meerdere | 10 apr., 2025 | 3.4 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Litouws | Meerdere | 10 apr., 2025 | 3.4 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Noors Bokmål | Meerdere | 10 apr., 2025 | 3.3 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Italiaans | Meerdere | 10 apr., 2025 | 3.4 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Frans | Meerdere | 10 apr., 2025 | 3.4 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Tsjechisch | Meerdere | 10 apr., 2025 | 3.4 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Turks | Meerdere | 10 apr., 2025 | 3.4 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Sloveens | Meerdere | 10 apr., 2025 | 3.4 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Koreaans | Meerdere | 11 apr., 2025 | 3.6 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Chinees | Meerdere | 10 apr., 2025 | 3.5 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Hongaars | Meerdere | 10 apr., 2025 | 3.3 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Kroatisch | Meerdere | 10 apr., 2025 | 3.3 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Roemeense, Moldavische, Moldavische | Meerdere | 10 apr., 2025 | 3.4 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Zweeds | Meerdere | 10 apr., 2025 | 3.4 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Lets | Meerdere | 10 apr., 2025 | 3.4 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Spaans, Castiliaans | Meerdere | 11 apr., 2025 | 3.4 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Pools | Meerdere | 17 jun., 2025 | 3.4 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Engels | Meerdere | 24 nov., 2025 | 3.4 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Bulgaars | Meerdere | 10 apr., 2025 | 3.3 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Deens | Meerdere | 10 apr., 2025 | 3.4 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Duits | Meerdere | 27 jan., 2026 | 3.4 MB | |
| Datablad | AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) | Estisch | Meerdere | 10 apr., 2025 | 3.4 MB | |
| Brochure | AB-QM 4.0 CO6 Flexo product leaflet | Nederlands, Vlaams | Meerdere | 04 jul., 2024 | 457.3 KB | |
| Brochure | AB-QM 4.0 CO6 Flexo product leaflet | Engels | Meerdere | 19 dec., 2025 | 530.8 KB | |
| Brochure | AB-QM 4.0 CO6 Flexo product leaflet | Frans | Frankrijk | 05 sep., 2024 | 293.5 KB | |
| Brochure | AB-QM 4.0 CO6 Flexo product leaflet | Duits | Meerdere | 18 feb., 2026 | 897.7 KB | |
| Brochure | AB-QM 4.0 CO6 Flexo product leaflet | Hongaars | Hongarije | 05 jan., 2026 | 1.0 MB | |
| Brochure | AB-QM 4.0 CO6 Flexo product leaflet | Italiaans | Meerdere | 26 jul., 2024 | 1.4 MB | |
| Datablad | AB-QM 4.0 CO6 Flexo, DN 15, PN 16 | Duits | Meerdere | 05 aug., 2024 | 2.4 MB | |
| Brochure | AB-QM 4.0 Introduction leaflet | Duits | Meerdere | 14 okt., 2019 | 390.5 KB | |
| Brochure | AB-QM 4.0 Introduction leaflet | Hongaars | Hongarije | 03 nov., 2020 | 443.7 KB | |
| Brochure | AB-QM 4.0 Introduction leaflet | Pools | Polen | 30 jun., 2020 | 701.7 KB | |
| Brochure | AB-QM 4.0 Introduction leaflet | Roemeense, Moldavische, Moldavische | Roemenië | 30 aug., 2020 | 1.2 MB | |
| Brochure | AB-QM 4.0 Product leaflet | Engels | Meerdere | 07 nov., 2022 | 680.9 KB | |
| Brochure | AB-QM 4.0 Product leaflet | Slowaaks | Slowakije | 25 mrt., 2021 | 624.5 KB | |
| Brochure | AB-QM 4.0 Product leaflet | Duits | Duitsland | 14 apr., 2020 | 489.0 KB | |
| Brochure | AB-QM 4.0 Product leaflet | Nederlands, Vlaams | Nederland | 24 jun., 2020 | 465.1 KB | |
| Brochure | AB-QM 4.0 Product leaflet | Frans | Frankrijk | 10 sep., 2020 | 1.6 MB | |
| Brochure | AB-QM Actuator Selection Infographic - UK | Engels | Verenigd Koningkrijk | 14 jan., 2021 | 8.6 MB | |
| Brochure | Infographic - Actuator selection for AB-QM PICVs | Chinees | Taiwan | 06 mei, 2025 | 3.2 MB | |
| Brochure | Infographic - Actuator selection for AB-QM PICVs | Tsjechisch | Tsjechische Republiek | 17 feb., 2021 | 3.4 MB | |
| Brochure | Infographic - Actuator selection for AB-QM PICVs | Oekraïens | Oekraïne | 15 aug., 2023 | 2.1 MB | |
| Brochure | Infographic - Actuator selection for AB-QM PICVs | Zweeds | Zweden | 17 okt., 2025 | 3.8 MB | |
| Brochure | Infographic - Actuator selection for AB-QM PICVs | Pools | Polen | 08 jun., 2021 | 2.3 MB | |
| Brochure | Infographic - Actuator selection for AB-QM PICVs | Engels | Meerdere | 17 sep., 2024 | 3.4 MB | |
| Brochure | Infographic - Actuators for AB-QM PICVs | Duits | Meerdere | 09 mrt., 2023 | 7.0 MB | |
| Brochure | Infographic AB-QM 4.0 compared to AB-QM | Servisch | Servië | 29 aug., 2021 | 9.0 MB | |
| Brochure | Infographic AB-QM 4.0 compared to AB-QM | Duits | Meerdere | 06 mrt., 2023 | 6.5 MB | |
| Brochure | Infographic AB-QM 4.0 compared to AB-QM | Tsjechisch | Tsjechische Republiek | 17 feb., 2021 | 5.3 MB | |
| Brochure | Infographic AB-QM 4.0 compared to AB-QM | Italiaans | Italië | 15 nov., 2022 | 628.4 KB | |
| Brochure | Infographic AB-QM 4.0 compared to AB-QM | Oekraïens | Oekraïne | 11 aug., 2023 | 1.3 MB | |
| Brochure | Infographic AB-QM 4.0 compared to AB-QM | Engels | Meerdere | 07 nov., 2022 | 2.3 MB | |
| Brochure | Infographic AB-QM 4.0 compared to AB-QM | Pools | Polen | 20 apr., 2022 | 5.5 MB | |
| Brochure | Infographic AB-QM 4.0 vergeleken met de AB-QM | Nederlands, Vlaams | Nederland | 02 jun., 2023 | 4.3 MB | |
| Brochure | Infographic How AB-QM 4.0 redefines the value of PICVs | Frans | Meerdere | 19 okt., 2020 | 2.1 MB | |
| Brochure | Interactive actuator selection guide for Danfoss AB-QM valves | Fins | Finland | 20 aug., 2024 | 2.6 MB | |
| Brochure | Keuzehulp - Selecteer de juiste combinatie van AB-QM en motor | Nederlands, Vlaams | Nederland | 20 feb., 2025 | 3.1 MB |
Environmental Product Declaration (EPD) documenten
| Type | Naam | Taal | Geldig voor | Bijgewerkt | Downloaden | Bestandstype |
|---|---|---|---|---|---|---|
| Product Environmental Information - BI | EPD AB-QM 4.0 DN 15-32 & NovoconS | English | Meerdere | 27 jan., 2023 | 4.1 MB | |
| Product Environmental Information - BI | EPD AB-QM 4.0 DN 15-32 with AME 110 | English | Meerdere | 27 jan., 2023 | 3.7 MB | |
| Product Environmental Information - BI | EPD AB-QM DN 40 -100 with AME 435 actuator | English | Meerdere | 27 nov., 2023 | 2.5 MB | |
| Product Environmental Information - BI | EPD AB-QM DN 40 -100 with NovoCon M actuator | English | Meerdere | 27 nov., 2023 | 2.7 MB |
3D-modellen en -tekeningen
De geperfectioneerde AB-QM 4.0
Een vergelijking tussen de AB-QM en de nieuwe AB-QM 4.0
Bekijk de interactieve PDF Infographic
Open de infographic
BIM bibliotheek voor MEP ontwerpen
Vind hier uw 3D BIM objecten en maak HVAC 4.0 ontwerpen voor smart buildings.
Open in MagiCAD Cloud
Gerelateerde producten
Met NovoCon® brengt Danfoss een radicale verandering teweeg in de manier waarop hydraulische inregeling en HVAC-regeling samenwerken. Als eerste digitale HVAC-servomotoren in hun soort worden deze rechtstreeks op een gebouwbeheersysteem (GBS) aangesloten. Hierdoor kunnen systeemintegratoren geavanceerde Internet of Things (IoT)-oplossingen uitwerken.
De gecombineerde drukgecompenseerde regel- en inregelkenmerken van Danfoss AB-QM kunnen alleen ten volle worden benut als deze is uitgerust met servomotoren die door kamerthermostaten of een gebouwbeheersysteem worden aangestuurd. Danfoss beschikt over een groot aanbod van servomotoren, van thermische aan/uit-servomotoren tot digitale servomotoren met buscommunicatie.
Hier begint de HVAC transformatie
Ontdek meer over smart buildings, Gebouw Beheer Systeem (GBS) en internet gekoppelde HVAC-oplossingen:
Ga naar HVAC 4.0
Software
Nieuw: AB-QM selectietool

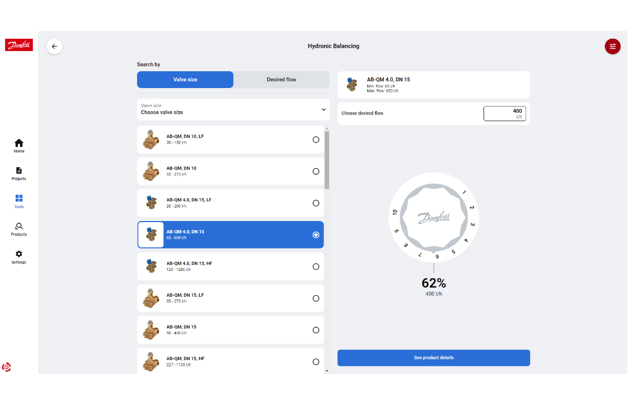

U kunt nu eenvoudig de juiste maat en/of voorinstelling van uw AB-QM regel- en inregelafsluiters vinden met onze nieuwe AB-QM selectietool. Probeer het hier uit!
Garantie
De standaard productgarantie op de AB-QM 4.0 is 2 jaar. Voor projecten kunnen we een verlengde garantieperiode bieden voor volledige gemoedsrust. Neem contact op met Danfoss voor meer informatie.
Nieuws
Binnenkort verkrijgbaar...
Binnenkort verkrijgbaar...
Aanbestedingsteksten
AB-QM 4.0 – Drukgecompenseerde inregel- en regelafsluiter
Drukgecompenseerd regelen betekent dat de regelkarakteristiek van de afsluiter onafhankelijk is van het beschikbare drukverschil. De regelnauwkeurigheid van de AB-QM 4.0 in combinatie met een Danfoss servomotor biedt meer comfort en superieure Total Cost of Ownership. De AB-QM 4.0 garandeert en regelt de vereiste flow voor iedere afgifteunit en regelt de hydraulische balans in het systeem.
AB-QM 4.0 heeft de volgende eigenschappen:
- Verkrijgbaar in DN 15 – 20 voor ontwerpflows van 20 – 1900 l/h van 1 leverancier
- Automatische flowbegrenzing d.m.v. membraangestuurde drukverschilregelaar
- Autoriteit van 1 bij alle voorinstellingen
- Nauwkeurigheid flowmeting conform BS7350:1990
- Geen in- en uitstroomlengtes benodigd
- Beschikbaar met meetnippels voor pompoptimalisatie en flowmetingen
- Afsluitbaar tot 16 bar drukverschil
- Druktrap PN25
- Lineaire regelkarakteristiek
- Lineaire instelling – schaal in percentage van de flow Minimale voorinstelling is 10%
- Karakteristiek kan worden aangepast van lineair tot equiprocentueel bij alle maten door aanpassing van de servomotor instellingen
- Regelverhouding1:1000
- Modulerend regelen tot 1% van de voorinstelling
- Slag is 4 mm
- Geen zichtbare lekkage voor DN 15 - DN 20 in combinatie met de aanbevolen servomotor (IEC 60534-4:2007 Class IV)
- Vullen en spoelen is mogelijk in beide richtingen
- Minimum drukverschil 16 kPa voor DN 15 – DN 20
- Minimum drukverschil 25 kPa voor DN 15 – DN 20 HF versies
- Alle messing binnendelen van DZR messing (CW602N)
- Beschikbare motoren: TWA-Q thermische motoren, AME 110 0-10V, NovoCon S digitale servomotor, ABNM A5 0-10 V on/off en AMI140
- Temperatuur (°C): -10 / +95
- Voorinstelling is zichtbaar bij gemonteerde servomotor
- Drukverschilregelaar en regelkegel van polymeer materiaal (PPSU)
- Uitvoering met buitendraad conform ISO 228/1 en binnendraad conform ISO 7/1
