W przypadku statycznego równoważenia hydraulicznego przepływy są regulowane ręcznie za pomocą zaworów zależnych od zmian ciśnienia. Przepływy są obliczane i ustawiane wyłącznie dla pełnego obciążenia instalacji – optymalna dystrybucja czynnika grzewczego odbywa się zatem tylko w sytuacji maksymalnego wykorzystania systemu grzewczego. Oznacza to, że obciążenie częściowe lub zmieniające się obciążenie w instalacji nie mogą być odwzorowane za pomocą tego rozwiązania – dlatego jest ono znane jako równoważenie statyczne.
Jeśli w obliczeniach uwzględni się obciążenie ogrzewania pomieszczenie po pomieszczeniu, równoważenie statyczne oferuje najlepszy stosunek kosztów do korzyści wśród rozwiązań równoważących dla domów jednorodzinnych i bliźniaków lub domów wielorodzinnych z małymi lokalami mieszkalnymi. Dzieje się tak, ponieważ wymagane zawory termostatyczne lub zawory równoważące zależne od zmian ciśnienia są już obecne w większości istniejących systemów lub w razie potrzeby można je zmodernizować po niskich kosztach. Nawet w przypadku systemów ogrzewania podłogowego równoważenie statyczne jest całkowicie wystarczające dla mniejszych jednostek mieszkalnych, ponieważ równoważenie dynamiczne oferuje tylko nieznaczne korzyści ze względu na bezwładność systemu. W tym przypadku najlepsze wyniki uzyskuje się w przypadku wstępnego równoważenia statycznego w połączeniu z adaptacyjną optymalizacją ogrzewania w oparciu o temperaturę pomieszczenia.
Ponieważ przepływy są optymalnie zrównoważone tylko w przypadkach pełnego obciążenia, w przypadkach obciążenia częściowego często pojawiają się hałasy z instalacji, które są spowodowane zwiększonymi prędkościami przepływu w zaworach termostatycznych. Należy również pamiętać, że przypadek pełnego obciążenia występuje tylko kilka dni w roku, a zatem system grzewczy nie jest optymalnie zrównoważony przez resztę roku. Niemniej jednak przeprowadzenie prostego równoważenia statycznego jest korzystniejsze energetycznie niż całkowite pominięcie równoważenia hydraulicznego. Nasza wskazówka: Połączenie „równoważenia statycznego” z wysokowydajną pompą o najniższej możliwej i stałej wysokości podnoszenia zapewnia solidną podstawę dla prawie każdej mniejszej jednostki mieszkalnej.
Odpowiednimi produktami do statycznego równoważenia hydraulicznego są zawory termostatyczne typu RA-N, RA-UN oraz wkładki zaworowe w połączeniu z mechanicznymi termostatami grzejnikowymi np. RA2000. Oraz rozdzielacze i regulatory do wodnego ogrzewania podłogowego Icon oraz zawory równoważące Danfoss serii Leno lub MSV-F2.

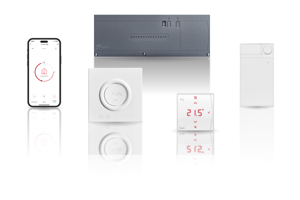

Zaawansowane termostaty pokojowe do wodnego ogrzewania podłogowego i innych aplikacji z siłownikami. Zaprojektowane tak, aby uzupełnić każde wnętrze. Bezprzewodowe termostaty Danfoss Icon2™ otwierają nowe możliwości rozmieszczenia termostatów. Można je po prostu umieścić w dowolnym miejscu.
Kliknij tutaj, aby znaleźć dokumentację, informacje o oprogramowaniu, filmy instalacyjne i instrukcje.
Ręczne zawory równoważące stanowią rozwiązanie z zakresu statycznego równoważenia systemów HVAC. Zawory ograniczają przepływ przez różne części instalacji grzewczych, chłodniczych i ciepłej wody użytkowej. Ponieważ ręczne zawory równoważące nie mogą reagować na zmieniające się warunki, zaleca się stosowanie ich w systemach o stałym przepływie.
Kompleksowa gama zaworów grzejnikowych Danfoss o solidnej konstrukcji zaprojektowanej tak, by sprostać wymaganiom budownictwa komercyjnego i przemysłowego, dostępnych dla niemal wszystkich systemów i warunków montażu.
Ustaw i utrzymaj preferowaną temperaturę w każdym pomieszczeniu za pomocą termostatów grzejnikowych Danfoss. Utrzymują one stałą żądaną temperaturę w poszczególnych pomieszczeniach i pomagają zmniejszyć zużycie energii.
Dynamiczne równoważenie hydrauliczne utrzymuje stałe przepływy i stałą różnicę ciśnień w całym budynku we wszystkich warunkach obciążenia instalacji i oferuje wysoki potencjał oszczędności energii, zwłaszcza w dużych budynkach.
Automatyczne równoważenie może być używane dodatkowo lub jako alternatywa dla równoważenia statycznego lub dynamicznego. Rozwiązania automatycznego równoważenia wykorzystują inteligentne cyfrowe sterowanie systemem, aby wdrożyć pełne równoważenie hydrauliczne bez skomplikowanych obliczeń wstępnych.
Równoważenie hydrauliczne jest jednym z najważniejszych elementów optymalizacji systemów grzewczych. Choć eksperci wiedzą czym jest równoważenie, nadal trudno jest wyraźnie rozróżnić jego warianty – statyczny, dynamiczny i automatyczny.
Przy przejściu z gazu ziemnego na ogrzewanie miejskie lub pompę ciepła należy zawsze brać pod uwagę pewne aspekty.
