Siłownik cyfrowy NovoCon® jest dopasowany do Danfoss AB-QM – wiodącego na rynku niezależnego od ciśnienia zaworu równoważąco-regulującego – i tworzy idealne połączenie doskonałej wydajności hydraulicznego systemu HVAC i inteligentnych rozwiązań automatyzacji budynków.
Tradycyjnie sterowane siłowniki w najlepszym przypadku oferują analogowy sygnał zwrotny do sterownika BMS w pomieszczeniu. Zamiast tego NovoCon® przesyła wiele cyfrowych parametrów systemu bezpośrednio do systemu zarządzania budynkiem poprzez sieć BACnet lub Modbus. Wysyła na przykład dokładne informacje o położeniu siłownika/zaworu, ustawieniach, temperaturach, alarmach itp.
Wszystkie te informacje zapewniają systemowi BMS unikalny wgląd i zdalny dostęp do stanu systemu HVAC, który może być wykorzystany do optymalizacji jego działania, poprawy komfortu wewnętrznego i osiągnięcia energooszczędnych budynków.
NovoCon® to podstawowe urządzenie w przejściu na HVAC 4.0 dla inteligentnych budynków, połączone z ciągłym monitoringiem, zarządzaniem energią i konserwacją prewencyjną na najwyższym poziomie komfortu i przy najniższych kosztach eksploatacji. Siłowniki cyfrowe mogą być stosowane w wielu typach budynków, takich jak biura, hotele i szpitale. Mogą być też wykorzystywane na statkach wycieczkowych, uniwersytetach, w centrach danych, centrach handlowych, muzeach czy supermarketach.
Cyfrowe siłowniki Danfoss NovoCon® dla PICV występują w czterech wersjach:
Wbudowane złącza I/O
Cyfrowe siłowniki oferują również wbudowane złącza I/O rozszerzające funkcjonalność, elastyczność oraz oszczędności. W niektórych aplikacjach mogą zastąpić moduły I/O sterownika BMS. Przykładowe zastosowania złącz I/O siłowników to:
Siłowniki cyfrowe NovoCon® to inteligentne rozwiązania dla HVAC. Nazywamy to HVAC 4.0. Dowiedz się więcej na ten temat tutaj:
HVAC 4.0
Zdalny dostęp
Poprzez system BMS i magistralę komunikacyjną można uzyskać zdalny dostęp do wszystkich siłowników. Pozwala to zaoszczędzić sporo czasu podczas instalacji i uruchomienia systemu, jak również podczas wieloletniej eksploatacji budynku.
Ciągłe równoważenie
Dane systemowe mogą być pobierane i analizowane w celu optymalizacji systemu HVAC. W przypadku, gdy wymagane jest dostosowanie np. do ustawienia przepływów obliczeniowych, można to łatwo zrobić. Na jednym, kilku lub wszystkich siłownikach jednocześnie. Ciągłe monitorowanie i równoważenie systemu pozwala zaoszczędzić czas i koszty w całym cyklu życia budynku.
Konserwacja zapobiegawcza
Nie czekaj, aż komponenty HVAC ulegną awarii, spowodują reklamacje i wymagać będą nagłych czynności serwisowych. Zamiast tego możesz zobaczyć, gdzie i kiedy może wystąpić problem, aby podjąć środki ostrożności i działać zapobiegawczo.
Całkowita elastyczność
Projektanci lub integratorzy systemów BMS mogą realizować indywidualne rozwiązania HVAC dla każdego projektu. W przypadku odnawiania budynku system HVAC może zostać odpowiednio dostosowany bez zmiany położenia komponentów systemu BMS.
Obejrzyj nasz film animowany na temat Danfoss Digital Hydronics.
Odtwórz film

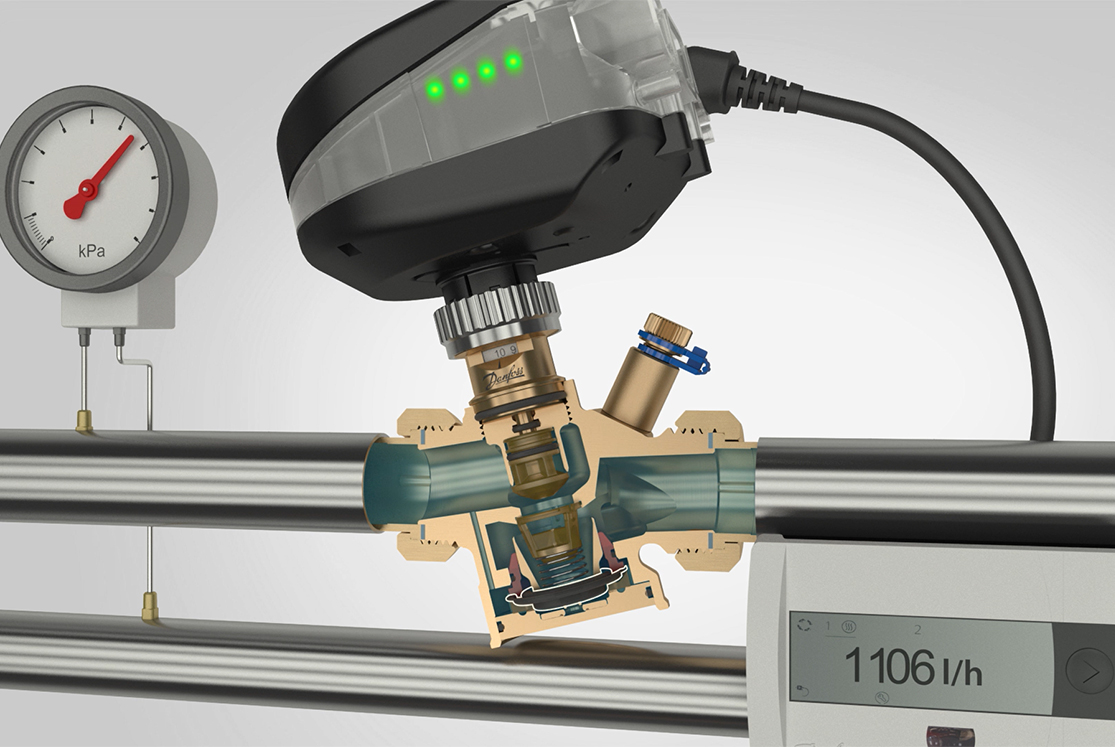

Animacja przedstawia zawór AB-QM 4.0 w działającym systemie HVAC przy maksymalnym projektowym przepływie 1100 l / h. Zawór amortyzuje wahania ciśnienia i utrzymuje projektowany przepływ. Dzięki cyfrowemu siłownikowi NovoCon S przepływ projektowy jest zdalnie ponownie uruchamiany do przepływu projektowego 40%, około 440 l / h, jak pokazano na wyświetlaczu licznika energii / przepływu. Danfoss NovoCon S umożliwia jednoczesne, zdalne uruchamianie 64 zaworów w tym samym czasie.

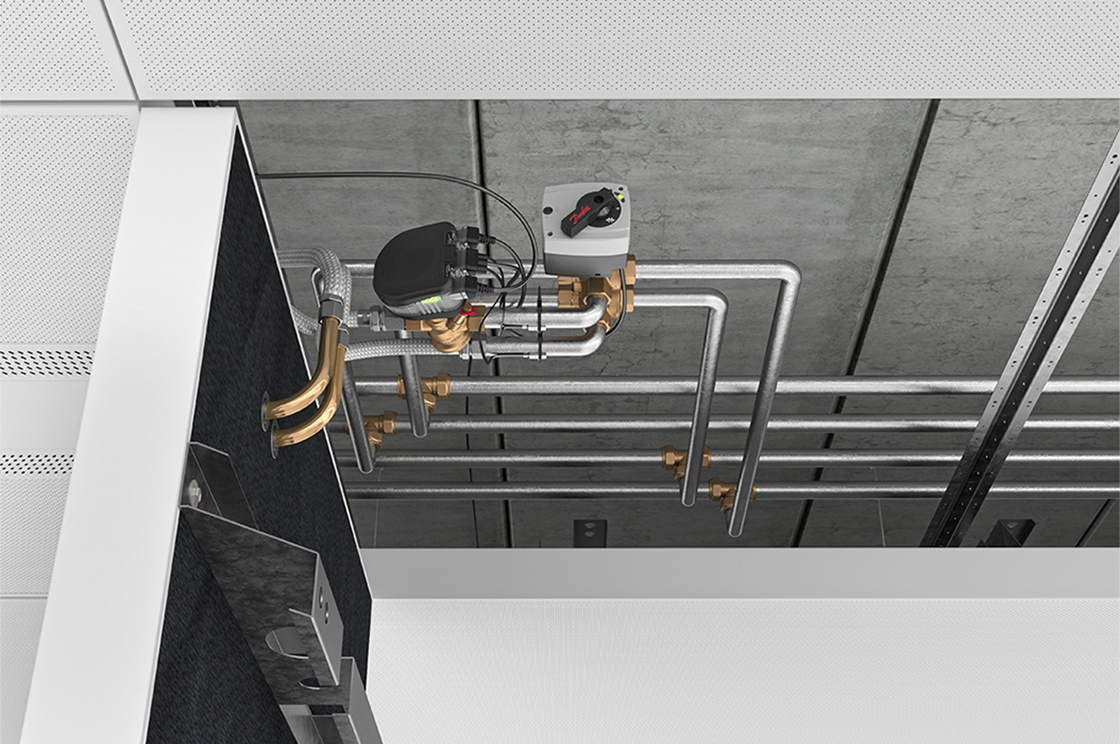

Animacja przedstawia panel klimatyczny w środowisku biurowym, dostarczający schłodzone powietrze do pomieszczenia. Gdy zmieni się zapotrzebowanie na ogrzewanie, cyfrowy siłownik NovoCon S steruje siłownikiem ChangeOver 6 i odpowiednim zaworem. Zawór 6-drogowy odcina dopływ wody lodowej i otwiera dopływ podgrzanej wody. NovoCon S służy do zdalnej regulacji przepływu projektowego w AB-QM 4.0 PICV. Do pomiaru rzeczywistych temperatur zasilania i powrotu można zastosować opcjonalny zestaw czujników temperatury. Temperatury są dostarczane do BMS w celu monitorowania lub aktywnego zarządzania energią w celu optymalizacji efektywności energetycznej.
Przedstawiamy HVAC 4.0 dla inteligentnych budynków z zaworami PICV AB-QM i siłownikami cyfrowymi NovoCon® IoT.
Uzyskaj najlepszą w swojej klasie wydajność hydrauliczną z nowym siłownikiem NovoCon® S. Siłownik cyfrowy dopasowany do zaworu regulacyjnego AB-QM umożliwia pełną zdalną kontrolę systemu ogrzewania lub chłodzenia – od instalacji do konserwacji. Zapraszamy do zapoznania się z nową animacją na temat NovoCon® S.
Sprawdź oprogramowanie wspomagające projektowanie.
Poznaj Danfoss AB-QM (PIBCV) – zawory „2 w 1” dla systemów HVAC. Niezależne od zmian ciśnienia, oferują precyzyjną regulację przepływu dzięki wbudowanej regulacji różnicy ciśnień i automatycznemu ograniczeniu przepływu. Idealne do ogrzewania i chłodzenia w instalacjach HVAC.
Niezależne od ciśnienia zawory sterujące AB-QM 4.0 (PICV) są następcą zaworów Danfoss AB-QM. Oferują najlepsze w swojej klasie specyfikacje i łatwą instalację. Konstrukcja odporna na osadzanie się kamienia i zatykanie zapewnia wyjątkową niezawodność i długą żywotność. Wymagany przepływ projektowy można łatwo ustalić, obracając pokrętło nastawcze na górze zaworu do nastawy wstępnej w zakresie 10-100% przepływu nominalnego. Dostępna jest szeroka gama siłowników włącz/wyłącz, modulujących i cyfrowych do precyzyjnego sterowania przepływem przez zawory.
Siłowniki TWA-Q i ABNM A5 są sterowane sygnałem modulującym 0-10 V sterownika temperatury.
Przejdź do biblioteki BIM i zacznij projektować HVAC 4.0 dla inteligentnych budynków.
Otwórz MagiCAD Cloud
Siłownik cyfrowy z magistralą komunikacyjną (BACnet MS/TP i Modbus RTU) służący do regulacji niezależnych od ciśnienia zaworów równoważąco-regulacyjnych DN10-32.
sygnał sterujący: BACnet MS/TP, Modbus RTU, 0-10 V/2-10 V, 0-20/4-20 mA
Bezpośrednie podłączenie do siłownika 6-drogowego zaworu kulowego z sygnałem zwrotnym położenia 1)
Bezpośrednie połączenie z 2 czujnikami powierzchniowymi/zanurzeniowymi PT1000 i wskaźnikiem zużycia energii
Bezpośrednie połączenie I/O: 2x oporność, AO i AI 3)
Funkcjonalność siłownika jest zdalnie dostępna poprzez magistralę komunikacyjną:
Wymienność Eu.bac zatwierdzona w połączeniu z zaworem PIBCV
Zasilanie: 24 V DC/AC 50/60 Hz
Dokładność pozycjonowania wrzeciona: ±0,05 mm
Kable: Kabel z wtyczką bezhalogenową dostępny w długościach 1,5 m, 5 m i 10 m
Czujniki temperatury: wtyk 2x PT1000 powierzchniowy lub zanurzeniowy 1,5 m długości
64 siłowniki mogą być podłączone do tej samej sieci
Klasa IP: 54
Skok: 7 mm
Laboratoria testowe BACnet (BTL) wymienione w wykazie BACnet MS/TP magistrali komunikacyjnej urządzenia 4)
Funkcja wymuszenia sterowania ręcznego
Dostępne narzędzie do adresowania, parametryzacji i ciągłego równoważenia hydraulicznego
Modulowany siłownik z bardzo wysoką dokładnością i komunikacją po magistrali wykorzystywany z zaworami regulacyjnymi niezależnymi od zmian ciśnienia AB-QM NovoCon® DN40-100.
Cyfrowy sygnał sterujący: BACnet MT/TP, Modbus RTUAnalogowy sygnał sterujący: 0-10V / 2-10V, 0-20mA / 4-20mA
Funkcje siłownika dostępne zdalnie przez magistralę komunikacyjną:
Napięcie zasilające 24V AC/DCW jednej sieci może być połączone do 64 siłowników.Klasa IP: IP 54Skok: 20mmFunkcja ręcznego sterowaniaMontaż bez narzędziWskazanie stanu LEDCertyfikacja przez BACnet Tesiting Laboratories (BTL)
Modulowany siłownik z bardzo wysoką dokładnością i komunikacją po magistrali wykorzystywany z zaworami regulacyjnymi niezależnymi od zmian ciśnienia AB-QM DN125-150.
Napięcie zasilające 24V AC/DCW jednej sieci może być połączone do 64 siłowników.Klasa IP: IP 54Skok: 50mmFunkcja ręcznego sterowaniaWskazanie stanu LED
Modulowany siłownik z bardzo wysoką dokładnością i komunikacją po magistrali wykorzystywany z zaworami regulacyjnymi niezależnymi od zmian ciśnienia AB-QM DN200-250.
