Automatyczne zawory równoważące ASV

Product store

Automatyczne zawory równoważące Danfoss ASV to proste, niezawodne i ekonomiczne rozwiązanie, zapewniające hydrauliczne zrównoważenie w dwururowych instalacjach grzewczych. Rozwiązują one techniczny problem wahań ciśnienia: przyczyny zaburzeń równowagi systemu i problemów, takich jak nierównomierny rozkład ciepła, hałas i wysokie zużycie energii. ASV składa się z dwóch elementów: regulator różnicy ciśnień zamontowany na rurociągu powrotnym ASV-P lub ASV-PV i zamontowany na rurociągu zasilającym zawór współpracujący ASV-BD, ASV-I lub ASV-M. Rurka impulsowa łączy oba zawory, dzięki czemu można kontrolować różnicę ciśnień nad pionem. W połączeniu z zaworami z nastawą wstępną Danfoss RA-N lub RA-UN na grzejnikach uzyskuje się idealnie zrównoważony system, zarówno w warunkach pełnego, jak i częściowego obciążenia.

Czwarta generacja ASV-PV oferuje wiele unikalnych innowacji. Została zaprojektowana w oparciu o potrzeby instalatorów, z naciskiem na oszczędność czasu podczas instalacji i uruchomienia systemu.

Cechy i korzyści

Widoczna skala nastaw

Proste wykonanie nastawy różnicy ciśnień, nie jest wymagane żadne specjalne wyposażenie. Wyraźna skala ułatwia określenie czy nastawa jest prawidłowa. Pierścień nastawczy może być blokowany w celu uniemożliwienia nieautoryzowanych zmian.
Niewielka wysokość

Wymiary zostały zredukowane dla wygody i łatwości montażu.
Szybsze i lepsze płukanie instalacji

Zwiększanie niezawodności systemu poprzez możliwość przepłukania systemu przed uruchomieniem. W celu płukania i napełniania instalacji istnieje możliwość tymczasowego blokowania zaworu ASV-PV w pozycji otwartej za pomocą specjalnego pierścienia.
Zintegrowana membrana

Korpus zaworu i membrana są teraz połączone i stanowią jeden element. Taka konstrukcja zapewnia optymalną wydajność przy niskim przepływie i doskonałą wrażliwość na zmiany różnicy ciśnień dla każdej średnicy zaworu.

Właściwości i funkcje Danfoss ASV-PV

Seria 5 animacji zawierających informacje na temat unikalnych właściwości automatycznych zaworów równoważących ASV-PV nowej generacji.

Teksty ofert

ASV-PV (4. gen.) – Regulator różnicy ciśnień/Automatyczny zawór równoważący DN 15-50

Układ powinien być zrównoważony za pomocą regulatora różnicy ciśnień dla automatycznego równoważenia hydraulicznego o następujących cechach:

Zawór powinien utrzymywać stabilne ciśnienie różnicowe w regulowanym obiegu poprzez regulator z wbudowaną membraną
Zawór powinien mieć zmienną nastawę ciśnienia różnicowego.
Minimalne wymagane ciśnienie różnicowe na zaworze nie powinno być wyższe niż 10 kPa, niezależnie od ustawienia Dp
Zawór powinien posiadać uszczelnienie metal-metal (grzybek i gniazdo zaworu) w celu zapewnienia optymalnej wydajności regulacji różnicy ciśnień przy niewielkim natężeniu przepływu
Ustawienie ciśnienia różnicowego powinno być liniowe na wizualnej skali bez wykorzystania narzędzi, a funkcja blokady powinna być zintegrowana, aby zapobiec nieautoryzowanej zmianie ustawień
Zakres nastaw powinien być dostosowywany poprzez wymianę sprężyny. Sprężyna powinna być wymienialna pod ciśnieniem
Zawór powinien zapewniać zakres nastaw ciśnienia różnicowego dopasowany do zastosowania w celu zapewnienia optymalnej wydajności systemu (np. zakres nastaw 5-25 kPa dla systemów wyposażonych w grzejniki)
Wydajność zaworu w zależności od wielkość zaworu powinna obejmować zakres przepływu zgodnie z normami VDI 2073 (przy prędkości wody do 0,8 m/s)
Zawór powinien mieć funkcję odcięcia oddzieloną od mechanizmu nastawy. Obsługa funkcji odcięcia powinna być możliwa ręcznie/bez użycia narzędzi
Funkcja odwodnienia powinna być zintegrowana z zaworem
Zawory powinny posiadać zintegrowaną funkcję serwisową płukania. Płukanie może być wykonane przy użyciu akcesoriów do płukania
Zawór powinien być dostarczany wraz z rurką impulsową. Wewnętrzna średnica rurki impulsowej nie powinna być większa niż 1,2 mm, aby zapewnić optymalne działanie w układzie
Zawór powinien być dostarczany z termoizolacją do 120°C
Zawór powinien być dostarczany w solidnym opakowaniu umożliwiającym bezpieczne transportowanie i przenoszenie

Charakterystyka produktu:

Ciśnienie nominalne: PN 16
Zakres temperatur: 0 – +120 °C
Średnice przyłączy: DN 15–50
Rodzaje króćców: Gwint wewnętrzny ISO 7/1 (DN 15-50), gwint zewnętrzny ISO 228/1 (DN 15-50)
Δp zakres nastawy: 5-25 kPa, 20-60 kPa
Maksymalna różnica ciśnień na zaworze: 1,5 bar
Montaż: regulator różnicy ciśnień powinien być zamontowany na przewodzie powrotnym z podłączeniem przez rurkę impulsową do przewodu zasilającego.

ASV-PV (3. gen.) – Regulator ciśnienia różnicowego/zawór równoważący automatyczny

Układ powinien być zrównoważony za pomocą regulatora różnicy ciśnień dla automatycznego równoważenia hydraulicznego o następujących cechach:

Zawór powinien utrzymywać stabilne ciśnienie różnicowe w regulowanym obiegu poprzez regulator z wbudowaną membraną
Zawór powinien mieć zmienną nastawę Dp. Nastawa powinna mieć możliwość blokady w celu zapobieżenia nieupoważnionym zmianom
Dokładność ustawienia powinna mieścić się w zakresie ±10% ustawionej różnicy ciśnień, potwierdzonej przez niezależną akredytowaną stronę trzecią.
Minimalne wymagane ciśnienie różnicowe na zaworze nie powinno być wyższe niż 10 kPa, niezależnie od ustawienia Dp
Zawór powinien posiadać uszczelnienie metal-metal (grzybek i gniazdo zaworu) w celu zapewnienia optymalnej wydajności regulacji różnicy ciśnień przy niewielkim natężeniu przepływu
Ustawienie ciśnienia różnicowego powinno być liniowe w całym zakresie nastaw (1 obrót 1 kPa lub 1 obrót 2 kPa w zależności od średnicy)
Zakres nastaw powinien być dostosowywany poprzez wymianę sprężyny w wymiarach DN 15-40. Sprężyna powinna być wymienialna pod ciśnieniem
Zawór powinien zapewniać zakres nastaw ciśnienia różnicowego dopasowany do zastosowania w celu zapewnienia optymalnej wydajności systemu (np. zakres nastaw 5-25 kPa dla systemów wyposażonych w grzejniki)
Wydajność zaworu w zależności od wielkość zaworu powinna obejmować zakres przepływu zgodnie z normami VDI 2073 (przy prędkości wody do 0,8 m/s)
Zawór powinien mieć funkcję odcięcia oddzieloną od mechanizmu nastawy. Obsługa funkcji odcięcia powinna być możliwa ręcznie/bez użycia narzędzi
Funkcja odwodnienia powinna być zintegrowana z zaworem w zakresie średnic DN 15-50
Zawór powinien być dostarczany wraz z rurką impulsową. Wewnętrzna średnica rurki impulsowej nie powinna być większa niż 1,2 mm, aby zapewnić optymalne działanie w układzie
Zawór w zakresie DN 15-40 powinien być dostarczany z termoizolacją do min. 80°C
Zawór powinien być dostarczany w solidnym opakowaniu umożliwiającym bezpieczne transportowanie i przenoszenie

Charakterystyka produktu:

Ciśnienie nominalne: PN 16
Zakres temperatur: -10 – +120°C
Wielkość zaworu: DN 15–100
Montaż: na przewodzie powrotnym połączonym rurką impulsową z przewodem zasilającym

DN 15–25:

Rodzaje króćców: Gwint wewnętrzny ISO 7/1, gwint zewnętrzny ISO 228/1
Zakres nastawy Dp: 5-25 kPa, 20-60 kPa
Maks. Dp: 1,5 bara

DN 32-40:

Rodzaje króćców: Gwint wewnętrzny ISO 7/1, gwint zewnętrzny ISO 228/1
Zakres nastawy Dp: 5-25 kPa, 20-60 kPa, 35-75 kPa
Maks. Dp: 1,5 bara

DN 50:

Rodzaje króćców: Gwint zewnętrzny ISO 228/1
Zakres nastawy Dp: 5-25 kPa, 20-40 kPa, 35-75 kPa, 60-100 kPa
Maks. Dp: 2,5 bara

DN 65-100:

Rodzaje króćców: Kołnierz EN 1092-2
Zakres nastawy Dp: 20-40 kPa, 35-75 kPa, 60-100 kPa
Maks. Dp: 2,5 bara

Narzędzia i aplikacje

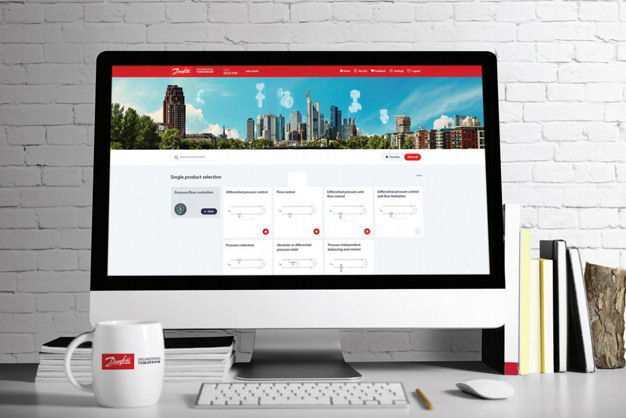

Heat Selector
