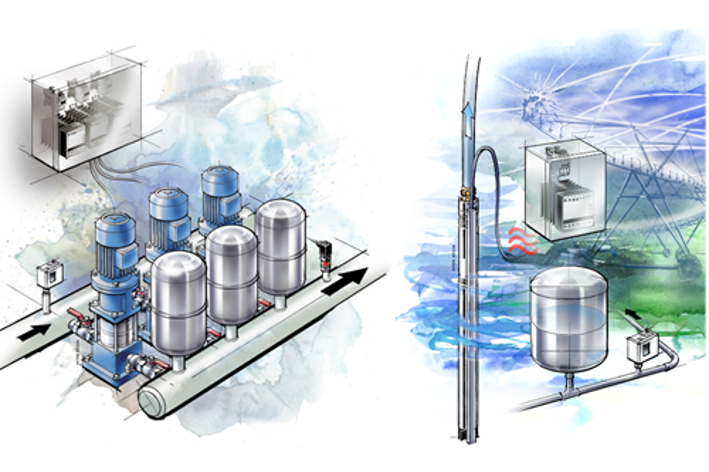

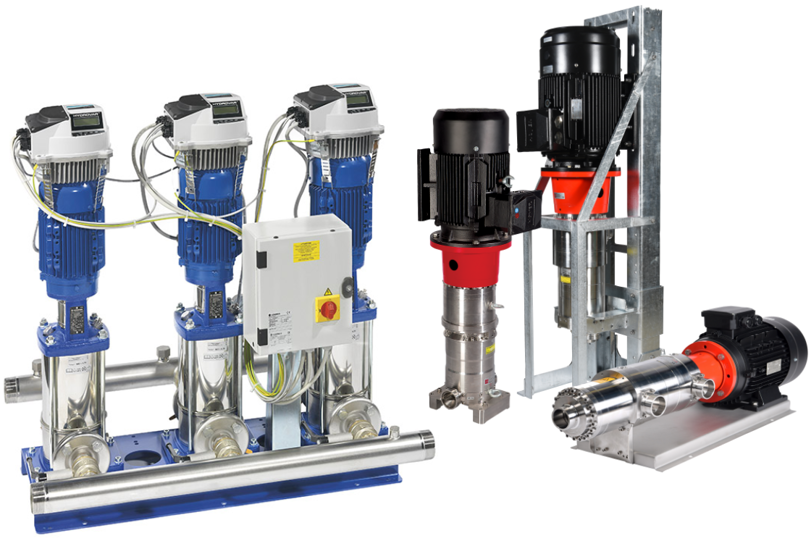

Sposoby zabezpieczenia pomp przed suchobiegiem

Skutki:

• Zatarcie łożysk ślizgowych smarowanych wodą
• Uszkodzenie uszczelnień - rozszczelnienie
• Przeciążenie uzwojeń silnika - przetopienie izolacji uzwojeń
• Zwarcie w silniku
• Trwałe uszkodzenia wału i wirnika pompy

Parametry diagnostyczne i ich pomiar:

• Ciśnienie – presostat lub przetwornik ciśnienia
• Poziom – pływak lub presostat
• Przepływ – detektor przepływu
• Przewodność – czujnik konduktometryczny
• Prąd – zabezpieczenie przeciążeniowe silnika pompy
• Temperatura – czujnik temperatury w uzwojeniach silnika pompy

Metody zabezpieczenia pomp

I. Pomiar minimalnego ciśnienia - presostaty (wyłączniki ciśnieniowe) KP34/35

• Montaż po stronie ssącej pompy i dobór do maks. ciśnienia w instalacji
• Reagują na spadek ciśnienia wywołany niedoborem wody (obniżeniem lustra)
• Możliwość precyzyjnej nastawy wartości ciśnienia wyłączenia (około 0,5 bar)
• Możliwość precyzyjnego określenia punktu powrotu pracy pompy przy wzroście ciśnienia
• Zakres regulacji: od 0,1 bar (duża czułość) do 2,2 bar (wysoka wartość ciśnienia)
• Możliwość bezpośredniego sterowania pracą silnika 1-fazowego do 16A (AC-3)

II. Pomiar minimalnego ciśnienia - presostaty (wyłączniki ciśnieniowe) BCP3L z funkcją resetu, rygla

• Funkcja pełnego zabezpieczenia instalacji oraz pompy - bezpieczne i zdecydowane rozwiązanie, ułatwiające pracę służbom utrzymania ruchu
• Zablokowanie powrotu pracy pompy przy ponownym wzroście ciśnienia
• Przycisk RESET – wymagana świadoma ingerencja człowieka celem zezwolenia na ponowną pracę pompy technologicznej np. wyporowej wysokociśnieniowej serii PAH produkcji Danfoss
• Stosowane, gdy nie ma pewności stabilnego powrotu ciśnienia (ponowne załączenie pompy spowoduje kolejny spadek lustra cieczy) LUB gdy ponowne załączenie pompy może grozić uszkodzeniem innych elementów instalacji lub zaburzeniem procesu technologicznego
• Należy podłączać do centralnej jednostki sterującej pracą instalacji

III. Presostat RT 113 – pomiar ciśnienia hydrostatycznego słupa cieczy w zbiorniku

• Działanie prewencyjne, zapobiegające powstanie suchobiegu
• Zastosowanie wszędzie tam, gdzie pompy czerpią wodę ze zbiorników retencyjnych
• Osiągnięcie minimalnego poziomu – presostat RT – załącza alarm – odcinając zasilanie pompy przed obniżeniem lustra cieczy

IV. Presostat podwójny KP 44 – zabezpieczenie oraz sterowanie pracą pompy

• Unikatowe rozwiązanie 2w1 – regulacja oraz zabezpieczenie przed suchobiegiem
• Sprzężony obwód elektryczny – brak konieczności podwójnego okablowania

V. Przetwornik ciśnienia

• Sygnał z przetwornika ciśnienia pozwala na stabilizację ciśnienia w instalacji (sterowanie pracą falownika), ale również dzięki odpowiedniemu algorytmowi może skutecznie zabezpieczać przed suchobiegiem Przetworniki ciśnienia MBS 3000
• Stosowane, gdy występują zmienne wartości ciśnienia na ssaniu pomp
• Sygnał analogowy 0-10V lub 4-20mA pozwala na kontrolę ciśnienia w całym zakresie pracy pompy
• Pomiar ciśnienia absolutnego daje możliwość kontroli powstawania podciśnienia w instalacji
• Możliwość adaptacyjnego ustalania progu „Alarm” dla spadku poziomu lustra wody
• Zabezpieczenie pomp głębinowych (pomiar ciśnienia po stronie tłocznej)

VI. Czujnik przepływu FQS - wychylenie łopatki na skutek przepływu cieczy

• Możliwość ustawienia minimalnego przepływu powodującego zadziałanie, rozwarcie obwodu elektrycznego
• Przyłącze i łopatka wykonana z mosiądzu – ochrona antykorozyjna
• W komplecie zestaw łopatek umożliwiający dostosowanie do średnicy rury 1”- 6”

Zapraszamy do lektury noty aplikacyjnej dostępnej poniżej, w której znajdują się dodatkowe, szczegółowe informacje.
