AB-PM automaattiset linjasäätöventtiilit

Danfossin automaattinen linjasäätöventtiili AB-PM

Danfossin yhdistetyt automaattiset AB-PM-linjasäätöventtiilit tekevät LVI-järjestelmästä luotettavan ja laskevat kokonaiskustannuksia. Venttiili varmistaa tasapainon kaikissa kuormituksissa takaamalla vakaan virtauksen ja paine-eron jokaisella alueella. Samalla yksittäisten alueiden säätöä varten voidaan lisätä toimilaite. Ratkaisu sopii poikkeuksellisen hyvin kahteen pääkäyttökohteeseen:

Asuinrakennuksiin (kerrostalot), joissa on 2-putkilämmitysjärjestelmä ja asuntokohtainen jakelujärjestelmä, esimerkiksi vesikiertoisen lattialämmityksen jakotukki
Liikerakennuksiin (muokattavat), joissa eri osapuolet rakentavat LVI-järjestelmiä vaiheittain.

Asuintalojen käyttökohteissa käytetään yleisimmin AB-PM-kokoja DN10–32, jolla varmistetaan vesikierron tasapaino yksittäisissä asunnoissa, esimerkiksi ennen vesikiertoisen lattialämmityksen jakotukkia. Valinnaisella liitännällä huonelämpötilan säätimeen voidaan toteuttaa huoneistokohtaisesti yölämpötilan pudotus tai lomatila.

Liiketilojen LVI-käyttökohteissa yleisimmät AB-PM-koot ovat DN 40–100. Automaattista linjasäätöventtiiliä voidaan käyttää muokattavissa rakennuksissa, kuten ostoskeskuksissa ja toimistotiloissa, varmistamaan luotettava lämmitysjärjestelmä omistajille ja vuokralaisille. AB-PM on ihanneratkaisu tämän tyyppisiin rakennuksiin, joissa on usein vaiheittaisia asennuksia, käyttäjävaihdoksia ja käyttöönottoja. Näissä tapauksissa 1. vaihe on pääputkiston asentaminen ilman päätelaitteita (rakennuksen vastaava omistaja). 2. vaihe käsittää päätelaitteiden asentamisen kullekin alueella (vastaava vuokralainen).

AB-PM varmistaa vaaditun virtaaman jokaiselle alueelle sekä ylläpitää järjestelmän vesikierron tasapainoa kaikissa olosuhteissa ja eri alueilla joko yhdellä tai useammalla päätelaitteella.

Danfossin AB-PM asuinrakennuksessa toimilaitteella varustettuna

Ominaisuudet ja edut

Monia ominaisuuksia yhdessä pienikokoisessa venttiilissä
Yhdistetty linjasäätöventtiili, jolla voi säätää paine-eroa, rajoittaa virtausta ja huolehtia aluesäädöstä.
Δp:n ja virtauksen varmistaminen jokaiselle alueelle
Helppo, nopea ja joustava suunnitteluprosessi
Nopea asennus ja helppo asetus

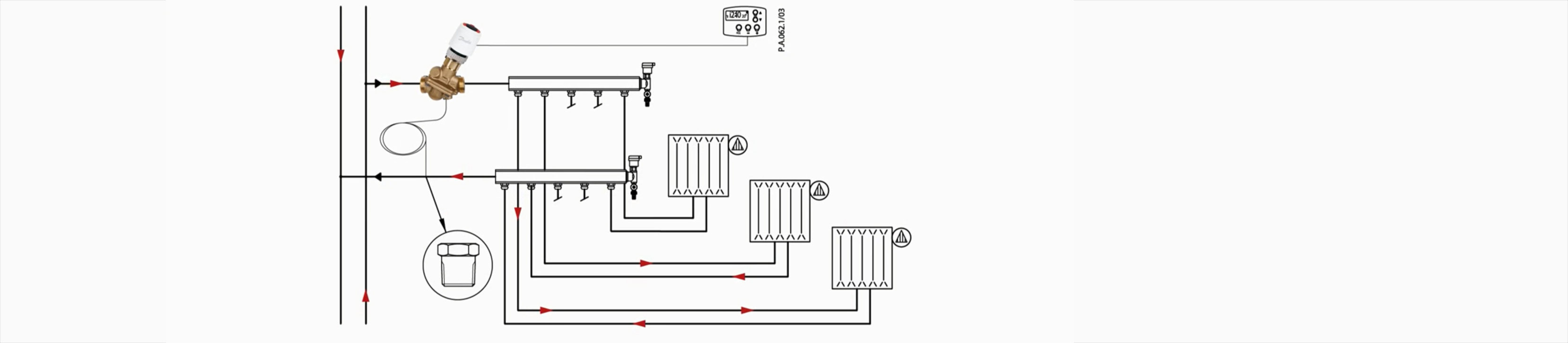

AB-PM:n animoidut ohjeet, pienet DN-koot

Katso AB-PM:n animoidut asennusohjeet

Asiakirjat

Asiakirjat
Tyyppi	Nimi	Kieli	Tarkoitettu seuraaville	Päivitetty	Lataa	Tiedostotyyppi
Esite	AB-PM - HVAC control for shell and core and base buildings	englanti	Useita	12 maalisk., 2018	629.4 KB	.pdf
Esite	AB-PM - HVAC control for shell and core and base buildings	puola	Useita	18 helmik., 2019	1.3 MB	.pdf
Esite	AB-PM - HVAC control for shell and core and base buildings	slovakki	Slovakia	22 maalisk., 2021	2.9 MB	.pdf
Esite	AB-PM - HVAC control for shell and core and base buildings	saksa	Useita	05 elok., 2018	539.5 KB	.pdf
Tekninen esite	AB-PM (DN 10-32)	puola	Useita	13 helmik., 2019	1.2 MB	.pdf
Tekninen esite	AB-PM (DN 10-32)	ukraina	Ukraina	23 syysk., 2024	1.5 MB	.pdf
Tekninen esite	AB-PM (DN 10-32)	kiina	Useita	14 syysk., 2022	2.3 MB	.pdf
Esite	AB-PM brochure	englanti	Useita	02 syysk., 2014	817.4 KB	.pdf
Esite	AB-PM brochure	Romanian, Moldovan, Moldovan	Romania	31 elok., 2014	576.4 KB	.pdf
Esite	AB-PM brochure	tšekki	Tšekin tasavalta	17 marrask., 2014	719.6 KB	.pdf
Esite	AB-PM brochure	italia	Italia	13 marrask., 2014	2.9 MB	.pdf
Esite	AB-PM brochure	puola	Puola	16 elok., 2017	1.7 MB	.pdf
Esite	Hydronic Balancing & Control product overview	saksa	Sveitsi	14 lokak., 2022	1.8 MB	.pdf
Esite	Hydronic Balancing & Control product overview	englanti	Yhdistynyt kuningaskunta	10 marrask., 2014	7.1 MB	.pdf
Esite	Hydronic Balancing & Control product overview	tšekki	Tšekin tasavalta	17 marrask., 2014	1.0 MB	.pdf
Esite	Hydronic Balancing & Control product overview	englanti	Useita	11 jouluk., 2016	1.1 MB	.pdf
Esite	Hydronic Balancing & Control product overview	italia	Italia	06 maalisk., 2021	1.0 MB	.pdf
Esite	Hydronic Balancing & Control product overview	saksa	Useita	30 elok., 2022	1.6 MB	.pdf

Piirustukset

Piirustuskirjasto

Avaa MagiCloudissa

Asiaan liittyvät tuotteet

AB-PM-liitäntäsarjat

Tehtaalla asennettu automaattinen linjasäätöratkaisu jakotukeille. Ripustinsarja asennetaan jakotukin eteen joko patteri- tai lattialämmitysjärjestelmissä.

Jakotukit ja toimilaitteet

Danfossin lattialämmitysjärjestelmien jakotukeille on tyypillistä joustavuus vaatimusten mukaan. Voit valita kaikista komponenteista ja koota jakotukkiin parhaiten projektiisi sopivat esiasetukset, virtausmittarit, sulkuventtiilit ja ilmausventtiilit.

Artikkelit

Tarjouspyyntötekstit

AB-PM (DN10-32) – yhdistetty automaattinen linjasäätöventtiili

Haara tulee tasapainottaa paine-erosäätimillä, jolla on seuraavat ominaisuudet:

Venttiilin on ylläpidettävä paine-eroa koko haarassa kalvosäätimen avulla
Venttiilissä on oltava sulkutoiminto.
Venttiiliin on oltava mahdollista asentaa toimilaite.
Venttiilissä on oltava muutettava esiasetus. Asetusarvon on sallittava tarvittavan paine-eron ja virtaaman yhdistelmän asettaminen alueelle.
Asetuksen on oltava lukittavissa luvattomien muutosten estämiseksi.
Venttiilissä on oltava metallinen tiiviste, joka takaa riittävän paine-erosäädön myös pienessä virtauksessa.
Venttiilin on oltava suljettavissa huollon ajaksi käsin, ilman työkalua.
Venttiilin toimitussisältöön on kuuluttava impulssiputki. Impulssiputken halkaisija ei saa olla yli 1,2 mm.
Venttiili toimitetaan tukevassa pakkauksessa, joka kestää kuljetuksen ja käsittelyn.

Tuotteen tekniset tiedot:

Paineluokka: PN 16
Lämpötila-alue: −10 … +120 °C.
Liitäntäkoko: DN10-DN32
Liitäntätyyppi: ulkokierre ISO 228/1
Venttiilirungon materiaali: DZR-messinki
Asennus: paluuputkeen, josta yhteys impulssiputken kautta menoputkeen

DN10-32:

Dp-asetusalue: 5–15 kPa
Nimellisvirtaus 10 kPa:n paineessa: 110 l/h (DN10), 300 l/h (DN15), 600 l/h (DN20), 1 200 l/h (DN25) ja 2 300 l/h (DN32)
Dp vähintään 18 kPa venttiilissä ja kierrossa riittävän säädön varmistamiseksi
Dp enintään nollavirtauksessa: 22 kPa
Dp enintään venttiilissä: 4 bar

DN10–32 HP:

Dp-asetusalue: 10–25 kPa
Nimellisvirtaus 20 kPa:n paineessa: 110 l/h (DN10), 300 l/h (DN15), 600 l/h (DN20), 1 200 l/h (DN25) ja 2 300 l/h (DN32)
Dp vähintään 28 kPa venttiilissä ja kierrossa riittävän säädön varmistamiseksi
Dp enintään nollavirtauksessa: 35 kPa
Dp enintään venttiilissä: 4 bar

AB-PM (DN 40–100) – yhdistetty automaattinen linjasäätöventtiili

AB-PM DN 40-100 on yhdistetty paine-erosäädin dynaamiseen tasapainotukseen.

Venttiili varmistaa hydraulisen tasapainotuksen jokaisella alueella, jolla on yksi tai useampi päälaite.
Venttiili toimii joustavasti joko DPCV- tai PIBCV-venttiilinä.
Venttiili voidaan yhdistää joko meno- tai paluuputkeen impulssiputken kautta.
Kun impulssiputki on yhdistetty menoputkeen, venttiili säilyttää paine-eron haaran yli kalvosäätimen avulla.
Kun impulssiputki on yhdistetty paluuseen, venttiili säätää jokaisen päätelaitteen virtaamaa
Venttiilissä on oltava sulkutoiminto.
Venttiiliin on oltava mahdollista asentaa toimilaite.
Venttiilissä on oltava muutettava esiasetus.
Asetusarvo sallii tarvittavan paine-eron ja virtaaman yhdistelmän asettamisen alueelle.
Asetuksen on oltava lukittavissa luvattomien muutosten estämiseksi.
Säätöventtiilissä on metallinen tiiviste, joka takaa riittävän paine-erosäädön myös pienessä virtauksessa.
Venttiilin voi sulkea huollon ajaksi käsin tai työkalulla. Paine-erosäätimessä on pehmeä tiiviste, joka varmistaa riittävän sulkeutumisen nollavirtaamalla
Venttiilin toimitussisältöön kuuluu 2,5 m impulssiputki. Impulssiputken halkaisija ei saa olla yli 1,2 mm.
Venttiili toimitetaan tukevassa pakkauksessa, joka kestää kuljetuksen ja käsittelyn.

Tuotteen tekniset tiedot:

Paineluokka: PN 16
Maks. paineen lasku AB-PM-venttiilissä: 4 bar
Lämpötila-alue: –10…+120 °C
Liityntäkoot: DN 40-100
Liitäntätyyppi: Ulkoinen kierre ISO 228/1 (DN 40, DN50), laippa EN1092-2 (DN 65-100)
Asennus: paluuputkeen, josta yhteys impulssiputken kautta menoputkeen
Asetusalue: Virtaama: 40-100 %, Δp-asetus: 0-20 kierrosta (DN40, DN50), 0-40 kierrosta (DN65-DN100)
Nim. virtaama tehdasasetuksella (Δpr 25 kPa): 5 000 l/t (DN40), 6 500 l/t (DN50), 16 800 l/t (DN65), 19 600 (DN80), 21 000 (DN100)
Minimi paine-ero venttiilissä ja alueella 42 kPa (DN40, DN50), 60 kPa (DN65-100)
