Danfossin automaattiset ASV-linjasäätöventtiilit ovat yksinkertainen, luotettava ja kustannustehokas ratkaisu kaksiputkisten lämmitys- tai jäähdytysjärjestelmien tasapainotukseen. Ne ratkaisevat paineenvaihteluongelman, joka on juurisyy järjestelmän epätasapainoon ja ongelmiin. ASV:ssä on kaksi komponenttia: paluuputkeen asennettava paine-erosäädin ASV-P tai ASV-PV ja menoputkeen asennettava partneriventtiili ASV-BD, ASV-I tai ASV-M. Impulssiputki yhdistää venttiilit, jolloin nousun paine-eroa pystytään säätämään. Kun pattereihin asennetaan vielä esisäädettävät Danfossin RA-N- tai RA-UN-venttiilit, saavutetaan järjestelmä, joka pysyy tasapainossa sekä täydellä kuormalla että osakuormalla.
4. sukupolven ASV-PV-venttiilissä on monia tuoteinnovaatioita. Siinä on otettu huomioon asentajien, suunnittelijoiden ja konsulttien tarpeet sekä pyritty ajansäästöön järjestelmän asennuksen ja käyttöönoton aikana.
Selkeä asetusasteikko
Paine-eroasetusta on helppo säätää, erikoistyökaluja ei tarvita. Selkeän asetusasteikon ansiosta on helppo tarkistaa, että asetus on säädetty oikein. Säätörenkaan voi lukita luvattoman säätämisen estämiseksi.
Pieni integrointikorkeus
Asennusmittoja on pienennetty, jotta asennus sujuisi joustavasti ja kätevästi.
Nopeampi ja helpompi huuhtelu
Huuhtelu ennen järjestelmän käyttöönottoa lisää järjestelmän käyttövarmuutta. Järjestelmän täyttämistä ja huuhtelun nopeuttamista varten ASV-PV-venttiilin voi tilapäisesti lukita auki-asentoon lisävarusteena saatavan huuhtelurenkaan avulla.
Integroitu kalvo
Venttiilirunko ja painekalvo on yhdistetty samaan komponenttiin. Rakenne takaa optimaalisen suorituskyvyn virtauksen ollessa pieni ja herkän paine-eron tunnistuksen eri DN-kokoisissa venttiileissä.
Viiden animaation sarjassa esitellään kerros- ja rivitalojen kaksiputkisten lämmitysjärjestelmien tasapainotuksen haasteita, taustoja ja ratkaisuja.
Toista video
AB-PM on linjasäätöventtiili, jossa yhdistyy paine-eron säädin ja virtauksen rajoitin. Venttiilit estävät paineenvaihtelun täydellä ja osakuormalla, ja ne voidaan varustaa toimilaitteella aluesäätöä varten.
Danfossin automaattiset ASV-linjasäätöventtiilit ovat dynaaminen ratkaisu kaksiputkisten lämmitys- ja jäähdytysjärjestelmien tasapainotukseen Nousuputkeen asennettavat venttiilit poistavat osakuormituksen aikana tapahtuvat paineenvaihtelut järjestelmissä, joissa on vaihtuva virtaus. Kunnollinen vesikierron tasapaino saavutetaan, kun näiden venttiilien kanssa käytetään esisäädettäviä venttiilejä.

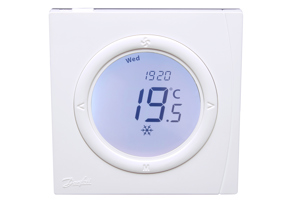

GreenCon on/off-huonetermostaatteja käytetään huonelämpötilan säätöön puhallinpattereilla toteutetuissa jäähdytys- ja lämmitysjärjestelmissä. Säätämällä huonelämpötilaa käyttäjän haluaman lämpötilan mukaisesti GreenCon-huonetermostaatit säästävät energiaa ja varmistavat optimaalisen viihtyisyyden ja sen ylläpidon huoneessa.
Avaa MagiCloudissa
Parantaa kaksiputkisten patterijärjestelmien tehokkuutta ja käyttömukavuutta.
Danfossin Heat Selector on luokkansa paras verkkovalintatyökalu, joka optimoi lämmitysjärjestelmien suunnittelijoiden työtä.
Käytä sovellusta eri LENO™-venttiilien virtauksen todentamiseen. Valitse venttiili ja tarvittava koko, niin saat vastauksen heti.
Rakennus: 12 asunnon kerrostaloSovellus: Parantaa kaukolämpöön kytketyn kaksiputkisen patterilämmitysjärjestelmän energiatehokkuutta ja suorituskykyä.Haaste: Vakauttaa sisälämpötilat, optimoida energiankulutus ja automatisoida järjestelmä kiinteistön tehokasta hallintaa varten.Ratkaisu: Danfoss Leanheat® Building ja lämmitysverkoston virtaamien dynaaminen tasapainotus
Joitakin vuosia sitten viiteen 9-kerroksiseen asuinrakennukseen Italian Milanossa asennettiin termostaattiset patteriventtiilit. Kuitenkin vasta, kun järjestelmään asennettiin automaattiset linjasäätöventtiilit, konkretisoituivat termostaattisten patteriventtiilien hyödyt eli 14 prosentin energiansäästö, vähemmän melua tuottava lämmitysjärjestelmä ja parempi sisäilma asukkaille.
Viime vuosina kestävien asumisratkaisujen kysyntä on kasvanut huomattavasti. Paine luoda ympäristöystävällisiä eli vihreitä rakennuksia on suurempi kuin koskaan. Myös olemassa olevissa rakennuksissa tarve ympäristön huomioimiseen on tullut erittäin tärkeäksi. Ruotsin Jönköpingissä Västerkåkarin lähellä asuva yhteisö on ottanut askeleita eteenpäin. Neljän kadun rakennusten kunnallisiin lämmitysjärjestelmiin tehdyt merkittävät muutokset vuonna 2013 osoittivat, että vihreä malli voidaan saavuttaa vain parilla askeleella.
EU:n korkein rakennus on nyt Puolan Wroclawissa. Sky Tower on kaunis 212 metriä korkea maamerkki modernille arkkitehtuurille, erinomaiselle käyttömukavuudelle ja kestävälle ajattelutavalle. Rakennuksessa asuu ja työskentelee tuhansia ihmisiä.
Haara tulee tasapainottaa paine-erosäätimillä, jolla on seuraavat ominaisuudet:
Tuotteen tekniset tiedot:
DN 15–25:
DN 32–40:
DN 50:
DN 65–100:
Automaattisen linjasäädön partneriventtiili, jossa yhdistyy sulkuventtiili ja virtauksen rajoitin, asennetaan menoputkeen, josta on yhteys impulssiputkella automaattiseen linjasäätöventtiiliin.
Automaattisen linjasäädön partneriventtiili, jossa yhdistyy sulkuventtiili ja virtauksen rajoitin, asennetaan menoputkeen, josta on yhteys impulssiputkella automaattiseen linjasäätöventtiiliin. Venttiilin toimitussisältöön kuuluu kierteellinen impulssiputken liitäntä.
Automaattisen linjasäädön partneriventtiili, jossa on esiasetus, virtaaman vahvistus ja sulkuventtiili, asennetaan menoputkeen, josta on yhteys impulssiputkella automaattiseen linjasäätöventtiiliin.
Danfoss Design Center tarjoaa asiantuntevaa suunnittelu- ja konsultointipalvelua vesikiertoisten LVI- järjestelmien suunnitteluun.
