Vannes d'équilibrage automatiques AB-PM

Vanne d'équilibrage automatique AB-PM Danfoss

Les vannes d'équilibrage automatiques combinées AB-PM Danfoss assurent un système de chauffage, ventilation et climatisation fiable, avec un coût total de possession réduit. La vanne assure un équilibre parfait quelle que soit la charge en garantissant un débit et une pression différentielle stables pour chaque zone. Parallèlement, il est possible d'ajouter un actionneur pour permettre la régulation individuelle de chaque zone. Cela donne une solution exceptionnelle dans le cadre de deux applications principales :

Immeubles résidentiels (logements collectifs) avec systèmes de chauffage bitubes et systèmes de distribution devant chaque appartement, notamment collecteurs pour le chauffage par le sol hydraulique.
Immeubles commerciaux (shell & core) où les systèmes CVC sont établis par phases ou en différentes parties.

Dans les applications résidentielles, l'AB-PM est surtout utilisé dans les tailles DN10 à DN32, pour assurer l'équilibre hydraulique de chaque appartement, par exemple devant le collecteur des installations de chauffage par le sol. Le raccordement optionnel sur un régulateur de température ambiante permet d'activer des fonctions pour chaque appartement, notamment baisse de la température nocturne ou mode vacances.

Dans le cas d'applications CVC commerciales, l'AB-PM est principalement utilisé dans les tailles DN40 à DN100. La vanne d'équilibrage automatique peut être utilisée dans les bâtiments avec des coques boutiques tels que les centres commerciaux ou les bureaux, assurant un système de chauffage fiable pour le propriétaire et les locataires du bâtiment. AB-PM est la solution idéale pour des bâtiments tels que les installations par étapes, les transferts et les mises en service. Dans ces cas-là, la 1^re étape consiste à installer une tuyauterie de base sans unités terminales (responsabilité du propriétaire du bâtiment). La 2^e étape consiste à installer les unités terminales dans chaque zone (responsabilité du locataire).

L'AB-PM assure le débit requis pour chaque zone et maintient l'équilibre hydraulique sur le système dans toutes les conditions, et pour les zones individuelles avec une ou plusieurs unités terminales.

Danfoss AB-PM dans un immeuble résidentiel avec actionneur

Caractéristiques et avantages

Nombreuses caractéristiques sur une même vanne compacte
Vanne d'équilibrage combinée pour régulation de la pression différentielle, limitation du débit et régulation de zone
Garantit le débit et Δp pour chaque zone
Processus de conception facile, simple et rapide
Installation rapide et réglage simple

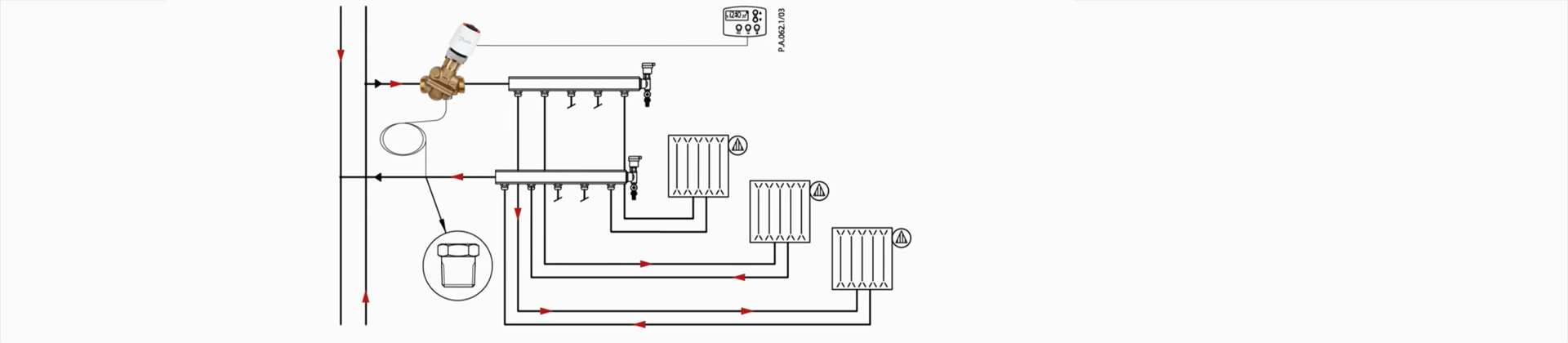

Instructions animées AB-PM pour petites tailles DN

Regardez les instructions animées pour découvrir comment installer l'AB-PM

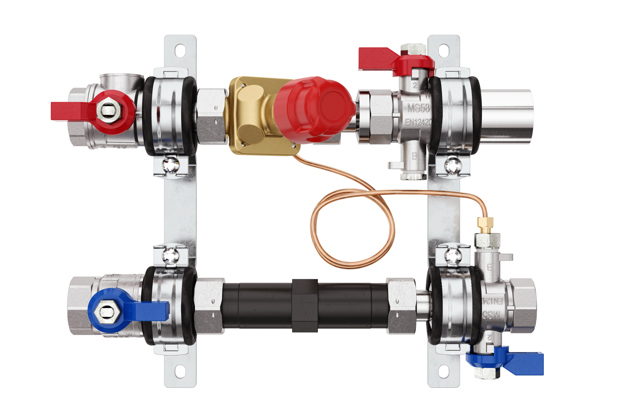

Prenez le temps d’écouter le silence avec le Kit CIC

Le Kit CIC prémonté à équilibrage automatique et débit et pression différentielle se compose de trois éléments :

- une vanne d'équilibrage automatique Danfoss AB-PM permettant d'assurer une limitation automatique du débit de la pression différentielle.
- un actionneur électrothermique à temps de course maximum de 3 min, TWA-Q 230 V NC.
- un filtre à tamis protégeant la vanne de régulation et les robinets thermostatiques.

C'est grâce à la régulation du débit que le système de chauffage est rendu si silencieux.

Kit CIC

Documents

Documents
Type	Nom	Langue	Mis à jour	Télécharger	Type de fichier

Schémas

Bibliothèque de schémas

Ouvrir dans MagiCloud

Produits associés

Texte d'appel d'offres

AB-PM (DN10-32) – Vanne combinée d'équilibrage automatique

La branche doit être équilibrée avec un régulateur de pression différentielle pour l'équilibre hydraulique dynamique, selon les caractéristiques suivantes :

La vanne doit maintenir la pression différentielle sur la branche via un régulateur à membrane.
La vanne doit disposer d’une fonction d’arrêt.
Il doit être possible de monter un actionneur sur la vanne.
La vanne doit être réglable. La valeur de réglage doit permettre de définir une combinaison de Dp nécessaire et de limitation de débit max.
Le réglage doit être verrouillable pour empêcher toute modification non autorisée.
La vanne doit avoir une portée métal sur métal pour garantir des performances suffisantes de régulation de pression différentielle à de faibles débits.
La fonction d’arrêt doit pouvoir être activée manuellement/sans outil.
La vanne doit être fournie avec un tube d’impulsion. Le diamètre du tube d’impulsion ne doit pas dépasser 1,2 mm.
La vanne doit être fournie dans un emballage fiable pour garantir un transport et une manipulation sûrs.

Caractéristiques du produit :

Pression nominale : PN 16
Plage de températures : -10 à +120 °C.
Taille de la connexion : DN10-DN32
Type de raccordement : filetage mâle ISO 228/1
Matériau du corps de vanne : DZR laiton
Installation : sur le tube de débit avec raccordement via tube d'impulsion sur tuyau de retour.

DN10-32:

Plage de réglage Dp : 5-15 kPa
Débit nominal à 10 kPa : 110 l/h (DN10), 300 l/h (DN15), 600 l/h (DN20), 1 200 l/h (DN25) et 2 300 l/h (DN32).
Dp minimum à travers la vanne et la boucle 18 kPa pour assurer un contrôle approprié.
Dp max. à débit nul : 22 kPa
Dp max. à travers la vanne : 4 bar

DN10-32 HP :

Plage de réglage Dp : 10-25 kPa
Débit nominal à 20 kPa : 110 l/h (DN10), 300 l/h (DN15), 600 l/h (DN20), 1 200 l/h (DN25) et 2 300 l/h (DN32).
Dp minimum à travers la vanne et la boucle 28 kPa pour assurer un contrôle approprié.
Dp max. à débit nul : 35 kPa
Dp max. à travers la vanne : 4 bar

AB-PM (DN40-100) – Vanne combinée d’équilibrage automatique

L’AB-PM DN 40-100 est un régulateur de pression différentielle combiné pour équilibrage hydraulique dynamique.

La vanne doit pouvoir garantir l’équilibrage hydraulique pour chaque zone disposant d’une ou de plusieurs unité(s) terminale(s).
La vanne doit également disposer d’une fonctionnalité flexible, en tant que DPCV ou en tant que PIBCV.
La vanne peut être raccordée au tuyau de débit ou de retour via le tube d’impulsion.
Lorsque le tube d’impulsion est raccordé au débit, la vanne doit maintenir une pression différentielle dans la branche via un régulateur à membrane.
Lorsque le tube d’impulsion est raccordé au tube de retour, la vanne doit réguler le débit de chaque unité terminale.
La vanne doit disposer d’une fonction d’arrêt.
Il doit être possible de monter un actionneur sur la vanne.
La vanne doit être réglable.
La valeur de réglage doit permettre de définir une combinaison de la pression différentielle nécessaire et du débit pour la zone.
Le réglage doit être verrouillable pour empêcher toute modification non autorisée.
La vanne de régulation doit avoir une portée métal sur métal pour garantir des performances suffisantes de régulation de pression différentielle à de faibles débits.
La fonction d’arrêt doit pouvoir être activée manuellement ou à l’aide d’un outil. Le régulateur Dp doit avoir une portée souple pour garantir une fermeture suffisante en cas de débit nul.
La vanne doit être fournie avec un tube d’impulsion de min. 2,5 m. Le diamètre du tube d’impulsion ne doit pas dépasser 1,2 mm.
La vanne doit être fournie dans un emballage fiable pour garantir un transport et une manipulation sûrs.

Caractéristiques du produit :

Pression nominale : PN16
Pression différentielle max. dans la vanne AB-PM : 4 bar
Plage de températures : -10 à 120 °C
Taille des connexions : DN 40-100
Type de raccordement : filetage mâle ISO 228/1 (DN 40, DN 50), bride EN 1092-2 (DN 65-100)
Installation : sur le tube de retour avec raccordement via le tube d’impulsion au débit ou au tube de retour
Plage de réglage : Débit : 40-100 %, réglage Δp : 0-20 tours (DN 40, DN 50), 0-40 tours (DN 65-DN 100)
Réglage d’usine du débit nominal (Δpr 25 kPa) : 5 000 l/h (DN 40), 6 500 l/h (DN 50), 16 800 l/h (DN 65), 19 600 (DN 80), 21 000 (DN 100)
Pression différentielle min. sur la vanne et la zone 42 kPa (DN 40, DN 50), 60 kPa (DN 65-100)
